Servo-Kegelradgetriebe Baureihe BS.F

Unsere Servo-Kegelradgetriebe sind zuverlässig, langlebig und wartungsarm. Sie bieten Ihnen die ideale Basis für vielfältige Servoantriebslösungen. Besonders ist die Flexibilität dieses Servogetriebes hinsichtlich des Motoranbaus.

Spielarme Servo-Kegelradgetriebe der Baureihe BS.F – vielfältig und kompakt!

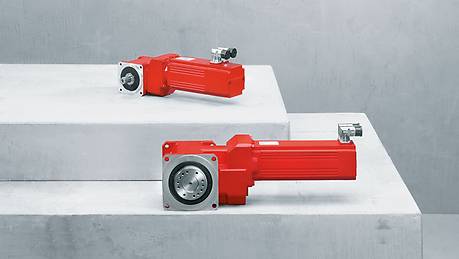

2 rote Servomotoren mit Servo-Kegelradgetrieben von SEW-EURODRIVE
Die Abbildung zeigt einen Servomotor mit einem Servo-Kegelradgetriebe
Die Abbildung zeigt einen Servomotor mit einem Servo-Kegelradgetriebe

Servogetriebe, die durch Variantenvielfalt und Kompaktheit überzeugen – das sind unsere spielarmen Servo-Kegelradgetriebe BS.F! Sie sind für Sie in sechs Baugrößen und fünf Abtriebsvarianten verfügbar und bieten Ihnen unzählige Möglichkeiten.

Die BS.F Servo-Kegelradgetriebe gewährleisten bereits in den Standardausführungen ein geringes Verdrehspiel. Optional kann das Verdrehspiel weiter reduziert werden. Durch das verschleißfreie Betriebsverhalten und die dauerfeste Auslegung der Laufverzahnung bleiben die Verdrehspiele über die gesamte Servogetriebe-Lebensdauer konstant niedrig.

Neben den technischen Eigenschaften untermauern auch die zahlreichen Motoranbaumöglichkeiten über den Motoradapter EBH die ausgesprochene Vielfalt.

Konzipiert sind die Servo-Kegelradgetriebe für Nenndrehmomente von 40 Nm bis 1220 Nm. Die zulässigen Beschleunigungsmomente liegen noch deutlich über diesen Werten. Überzeugend sind auch die hohen zulässigen Querkräfte, welche sich baugrößen- und übersetzungsabhängig in Bereichen zwischen 2 600 N und 36 000 N bewegen.

Ohne Motor nur die halbe Lösung? Dann nutzen Sie unser Baukastensystem und kombinieren Sie die Servogetriebe der Baureihen BS.F mit einem dynamischen Servomotor Ihrer Wahl.

Konfigurieren Sie Ihr individuelles Produkt

  • Detailinformationen zu Ihrem individuellen Produkt
  • CAD-Daten und Dokumentationen zu Ihrer Konfiguration
  • Direkte Möglichkeit zur Angebotsanfrage oder Bestellung
Jetzt Produkt konfigurieren

Ihre Vorteile

  • Geringes Verdrehspiel

    durch eine hohe Verdrehsteifigkeit der Verzahnungsgeometrie über die gesamte Getriebelebensdauer garantiert.
  • Großer Übersetzungsbereich

    durch eine schrägverzahnte Stirnrad-Eintriebsstufe kombiniert mit einer Hypoidenendstufe.
  • Perfekte Kombination

    dank B5-Befestigungsflansch, der die Antriebseinheit stets optimal in Ihre jeweilige Applikation integriert.

Eigenschaften

  • Spielarme Servo-Kegelradgetriebe
  • Konzipiert für Nenndrehmomente von 40 Nm bis 1220 Nm
  • Alle Varianten mit B5-Befestigungsflansch, optional mit Fuß- und stirnseitiger Befestigungsmöglichkeit oder Drehmomentstütze (optimal in die jeweilige Applikation integrierbar)
  • Hohe zulässige Querkräfte zwischen 2 600 N und 36 000 N integrierbar
  • Verdrehspiel bleibt über die gesamte Getriebelebensdauer konstant
  • Einfacher (Fremd-)Motoranbau über Motoradapter EBH
  • Fünf Abtriebsvarianten im Standard verfügbar (weitere auf Anfrage):
    • BSF: Vollwelle
    • BSKF: Vollwelle mit Passfeder
    • BSBF: Flanschblockwelle (EN ISO 9409)
    • BSHF: Hohlwelle mit Schrumpfscheibe
    • BSAF: Hohlwelle mit Passfeder (Aufsteckgetriebe)

Technische Daten

Servo-Kegelradgetriebe Baureihe BS.F

Tabelle schließen
Baugröße Drehmomentklasse Nm Querkraftbereich N Übersetzung i Verdrehspiel `
202 40 2.680 - 4.200 3 / 4 / 6 / 8 / 10 / 15 / 20 / 25 6 1) / 3 2)














302 80 4.620 - 6.000 3 / 4 / 6 / 8 / 10 / 15 / 20 / 25 / 30
402 160 6.600 - 10.800 3 / 4 / 6 / 8 / 10 / 15 / 20 / 25 / 30
502 320 10.500 - 14.400 3 / 4 / 6 / 8 / 10 / 12 / 15 / 20 / 25 / 30 / 35
602 640 15.900 - 24.000 3 / 4 / 6 / 8 / 10 / 12 / 15 / 20 / 25 / 30 / 35 / 40
802 1220 30.700 - 36.000 4 / 6 / 8 / 10 / 12 / 15 / 20 / 25 / 30 / 35 / 40
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Einsatzgebiete

  • Lastaufnahmemittel in Regalbediengeräten
  • Handlingsportale
  • Taktvorschübe
  • Reifen, Gummi- und Kunststoffmaschinen
  • Transportbänder
  • Fahrachsen, Zusatzachsen
  • Schneiden, Stanzen, Schweißen und Prägen von Folien, Holz oder Kunststoff
