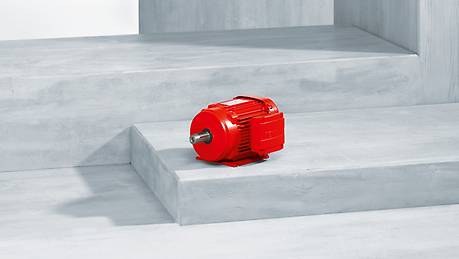

Drehstrommotoren Baureihe DR.. und DT56 (1 Drehzahl)

Wir bieten Ihnen für jede Anforderung den optimalen Drehstrommotor: 2-, 4- und 6-polige Motoren, mit Leistungen von 0,18 kW bis 225 kW und in den Wirkungsgradklassen IE1 bis IE4. Testen Sie uns und die Motoren der Baureihe DR..!

IE1- bis IE4-Motoren: effizient, leistungsstark und weltweit einsetzbar

Drehstrommotoren Baureihe DR..
Drehstrommotoren der Baureihe DR..
Drehstrommotoren der Baureihe DR..

Mit dem Motorbaukasten DR.. setzen wir Millionen von Antriebskombinationen um und bewegen die unterschiedlichsten Anlagen und Maschinen, weltweit.

Den optimalen Energiesparmotor für Ihre Anwendung zu finden, ist bei uns einfach. Für die weltweit gültigen Wirkungsgradklassen IE1 bis IE4 hat die Baureihe DR.. eine entsprechende Ausführung im Programm: DRS.. für IE1, DRE.. für IE2, DRN.. und DRP.. für IE3 und DRU.. für IE4. Innerhalb dieser Motorausführung wählen Sie noch Leistung und Frequenz aus und schon haben Sie die wichtigsten Auswahlkriterien berücksichtigt.

Selbstverständlich stehen Ihnen alle Motoroptionen unabhängig von der Wirkungsgradklasse zur Verfügung. Ein umfassendes Bremsenkonzept und kostenoptimierte, in den Motor integrierte Einbaugeber, ergänzen schließlich das Motoren-Angebot.

Die Motoren der Baureihe DR.. erfüllen die wichtigsten weltweiten Standards und die verschiedenen Anforderungen der lokalen Energiesparverordnungen.

Motoren der Baureihe DT56 und DR63 ergänzen den Motorbaukasten im Bereich 90 W bis 370 W.

Sparen Sie also Zeit und optimieren Sie Ihre Prozesse bei der Motorauswahl, dem Bestellvorgang und der Logistik. Als ein Global Player stellen wir Ihnen dieses Angebot in 51 Ländern der Welt zur Verfügung.

Ohne Getriebe nur die halbe Lösung? Dann nutzen Sie unser Baukastensystem und kombinieren einen Drehstrommotor der Baureihe DR.. mit einem Stirnrad-, Flach-, Schnecken-, Kegelrad- oder SPIROPLAN®-Getriebe Ihrer Wahl. Selbstverständlich gibt es all diese Getriebetypen bereits serienmäßig kombiniert als Getriebemotoren.

Und natürlich liefern wir zur Steuerung und Regelung auch die passende Umrichtertechnik. Damit sie optimal auf unsere Motoren und Getriebemotoren und auf Ihre Anwendung abgestimmt ist, entwickeln und produzieren wir die Antriebselektronik selbst.

Konfigurieren Sie Ihr individuelles Produkt

  • Detailinformationen zu Ihrem individuellen Produkt
  • CAD-Daten und Dokumentationen zu Ihrer Konfiguration
  • Direkte Möglichkeit zur Angebotsanfrage oder Bestellung
Jetzt Produkt konfigurieren

Ihre Vorteile

  • Energieeffizienz nutzen

    da die Baureihe DR.. für jede Wirkungsgradklasse eine entsprechende Ausführung bietet und so weltweit einsetzbar ist.
  • Flexiblität ausbauen

    da der Motorbaukasten DR.. Ihnen Millionen von Antriebskombinationen ermöglicht - individuell auf ihre Anforderung abgestimmt.
  • Motorauswahl vereinfachen

    denn unser Motorenangebot umfasst 30 Leistungsstufen - da ist für nahezu jede Applikation der passende Motor dabei.

Energieeffizienz

effiDRIVE® – Energie sparen

Die Baureihe DR.. bietet gemäß IEC 60034-30-1 für die Wirkungsgradklassen IE1, IE2, IE3 und IE4 den passenden Motor. Auf dem Typenschild finden Sie die entsprechende IE-Kennzeichnung und den Wirkungsgrad, sowie Angaben zu den vorhandenen Länderzulassungen.

Neben den Produkten aus dem Energiesparbaukasten bieten unsere effiDRIVE® -Energiesparlösungen auch kompetente Energieberatung und einen modular aufgebauten, individualisierbaren Service. Informieren Sie sich!

  • Ausführung DRS.. = IE1
    • 2-, 4- oder 6-polig
    • Leistungen von 0,18 kW bis 225 kW
  • Ausführung DRE.. = IE2
    • 2-, 4- oder 6-polig
    • Leistungen von 0,25 kW bis 225 kW
  • Ausführung DRN.. = IE3
    • 4-polig
    • Leistungen von 0,75 kW bis 200 kW
  • Ausführung DRP.. = IE3
    • 2-, 4- oder 6-polig
    • Leistungen von 0,37 kW bis 160 kW
  • Ausführung DRU..J = IE4
    • 4-polig
    • Leistungen von 0,18 kW bis 3 kW

Unabhängig von der benötigten Wirkungsgradklasse stehen unseren Drehstrommotoren alle Motoroptionen oder –ausführungen gleichermaßen zur Verfügung.

Driving the world

Die Welt ist das Einsatzgebiet unserer Drehstrommotoren. Für jede Wirkungsgradklasse steht Ihnen eine Motorausführung zur Verfügung. Und jeden Motortyp wiederum können Sie an die weltweit unterschiedlichen Stromnetze anschließen.

Eigenschaften

  • umfassendes Bremsenkonzept und -kombinatorik, d. h. bis zu 3 unterschiedliche Bremsenbaugrößen je Motorgröße sind im Programm
  • kostenoptimierte, in den Motor integrierte Einbaugeber
  • große zeitliche Einsparungen durch die Prozessoptimierung bei der Motorauswahl, dem Bestellvorgang und der Logistik
  • Motoren für die Wirkungsgradklassen IE1 bis IE4
  • Platz- und Kostenersparnis durch kompaktere Bauweise
  • Zukunftssicherheit auch unter umweltpolitischen Aspekten (Normen)
  • Senkung der Betriebskosten beim Einsatz von Energiesparmotoren; unsere Energiesparmotoren erfüllen die Wirkungsgradklassen
    • Standard Efficiency (IE1)
    • High Efficiency (IE2)
    • Premium Efficiency (IE3)
    • Super Premium Efficiency (IE4)
  • der "Weltmotor" vereint viele Energiesparvorschriften und Gesetze in einer Ausführung: der Baureihe DR..
  • die DR..-Motoren unterstützen die weltweiten Standards und Normen



Technische Daten

Auszug aus der technischen Beschreibung

Tabelle schließen
  Frequenz 50 Hz Frequenz 60 Hz
Standard-Spannungen
V
230/400 oder
400/690
380,
440,
460 oder
480
IE2-Weltmotor
Standard-Spannungen
V
220 – 242 / 380 – 420 oder
380 – 420 / 660 – 725
254 – 277 / 440 – 480 oder
440 – 480 / --
IE3-Weltmotor
Standard-Spannungen
V
220 – 230 / 380 – 400 oder
380 – 400 / 660 – 690
460
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt
Tabelle schließen
IE-Klasse Polzahl Motortyp bei Frequenz 50 Hz bei Frequenz 60 Hz und 50/60 Hz
Leistung
kW
Leistung
kW
Leistung
hp
Ohne IE-Klassifizierung 2-polig DR63.. 0.18 – 0.37 0.18 – 0.37
(60 Hz)
0.25 – 0.5
4-polig DT56.. / DR63.. 0.09 – 0.25 0.09 – 0.25
(60 Hz)
0.1 – 0.34
6-polig DR63.. 0.09– 0.18 0.09 – 0.18
(60 Hz)
0.1 – 0.25
IE1 2-polig DRS.. 0.37 – 9.2 0.37 – 9.2 0.5 – 10
4-polig 0.18 – 200 0.37 – 225 0.5 – 300
6-polig 0.25 – 7.5 0.25 – 7.5 0.34 – 10
IE2 2-polig DRE.. 0.75 – 9.2 0.75 – 9.2 1 – 10
4-polig 0.37 – 200 0.37 – 225 0.5 – 300
6-polig 0.25 – 5.5 0.75 – 5.5 1 – 7.5
IE3 2-polig DRP.. 0.75 – 5.5 0.75 – 5.5 1 – 7.5
4-polig DRN.. 0.75 – 200 0.75 – 200 1 – 300
6-polig DRP.. 0.75 – 4 0.75 – 4 1 – 5
IE4 4-polig DRU...J 0.18 – 3 -- --
Energiesparangaben
auf dem Typenschild
  • IE-Klassifizierung mit Zahlenwert des netzbetriebenen Wirkungsgrades für 50 Hz und 60 Hz
  • USA: ee-Kennzeichen (vom DoE, Department of Energie, EISA 2007)
  • Kanada: CSA (Energy Verified)-Kennzeichen (EER 2010)
  • China: CEL Kennzeichnung (GB 18613)
  • Brasilien: ENCE-Kennzeichnung
  • Süd-Korea: KEL Kennzeichnung nach REELS 2010
Zusätzliche Angaben auf dem Typenschild
  • nach US-amerikanischer Bauvorschrift NEMA MG1
    • TEFC, TEBC, TENV je nach Art der Belüftung
    • K.V.A.-Code, Kennbuchstaben der Kurzschluss-Scheinleistung
    • M.L. (Mounting Location), vierstellige Kennziffer UL registrierten Montageort
    • Design-Code, Kennbuchstaben für Anlauf-, Kippmomenten- und Anlaufstromverhältnis
  • nach kanadischer Bauvorschrift CSA C22.2
    • der Temperaturbereich, Zulassung SEW-EURODRIVE bis maximal +40°C
    • Wirkungsgrad nach CSA C390
    • Angaben zum Betrieb am Frequenzumrichter
  • die Konformitäts- und Zertifizierungslogo aus
    • Europa: CE-Kennzeichen
    • USA: UR-Kennzeichen (von UL)
    • Kanada: CSA-Kennzeichen
    • China: CCC Kennzeichnung nach GB 12350, wenn nötig (abhängig von der Leistung)
    • EAC: Eurasische Konformität
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Einsatzgebiete

  • Anwendungen, die eine mechanische spannungsausfallsichere Bremse benötigen
  • Logistik-Förderbänder von groß bis klein
  • Hubwerksanwendungen
  • Anwendungen, die Regelgenauigkeit voraussetzen
  • Positionieraufgaben mit integrierten oder angebauten Geber
  • weltweit und in allen Branchen einsetzbar
