Dezentraler Controller Typ SCM compact:
kleine Baugröße, große Leistung.

Der dezentrale Controller vom Typ SCM compact in Ausführung IP20 mit 2 Achsen ist besonders kompakt und raumsparend gestaltet. Optional kann er mit einem Durchsteckkühlkörper ausgestattet werden. Und zur Versorgung der Peripherie ist optional ein DC-24-V-Netzteil integriert. Entwickelt für den Einbau in die Kunden-Maschinenkonstruktion bietet dieser Typ eine ungeahnt hohe Flexibilität.

Für mobile und dezentrale Bewegungs- und Bearbeitungsaufgaben

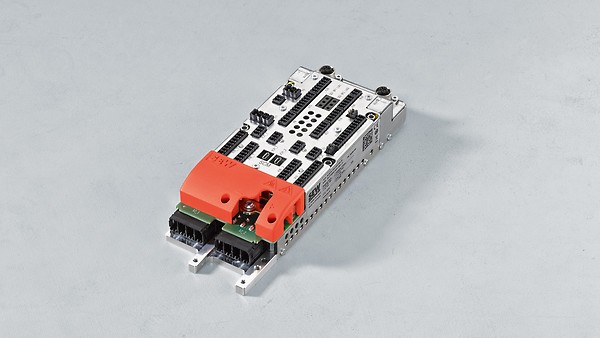

Dezentraler Controller vom Typ SCM compact (IP20)
Dezentraler Controller Typ SCM compact (ohne Kühlkörper und ohne Optionen)
Dezentraler Controller Typ SCM compact (ohne Kühlkörper und ohne Optionen)

Die Mehrachs-Servo-Controller-Lösungen haben wir speziell auf Kundenanforderungen für mobile und dezentrale Applikationen in DC-48-V-Technik zugeschnitten.

Die Ausführung SCM compact in der Schutzart IP20 mit 2-Achsen ist speziell für den kompakten Einbau in eine Maschine entwickelt. Bei der Ausführung ohne Durchsteckkühlkörper erfolgt die Montage und Kühlung über die Kühlplatte direkt in Ihrer Maschine. Für den elektrischen Anschluss der Motoren stehen konfektionierte Kabel zur Verfügung. Die Peripherieanbindung des dezentralen Controllers kann mit Hilfe des Zubehörs „Stecker Peripherie SCM“ individuell gestaltet werden. Für die Schirmanbindung direkt am Gerät steht das Zubehör „Schirmanbindung SCM“ zur Verfügung.

Lassen Sie sich beraten

  • Unsere Experten kennen Ihre Branche und Anforderungen
  • Mit unserem weltweiten Netzwerk sind wir jederzeit vor Ort für Sie da
  • Wir haben das Wissen und die Werkzeuge, um Sie optimal zu beraten

Details zu den Systemlösungen mit dem Typ SCM compact

  • Eigenschaften und technische Daten
  • Einsatzgebiete
  • Zubehör
  • Beispiel für Systemlösungen
  • Systemkomponenten (Motoren und Getriebe, Kabel)
  • Weitere Automatisierungskomponenten

Ausführungen

Dezentraler Controller Typ SCM compact ohne Kühlkörper
Dezentraler Controller Typ SCM compact ohne Kühlkörper

Typ SCM compact ohne Kühlkörper:

  • 2 Achsen
  • optional mit DC-24-V-Netzteil

Dezentraler Controller Typ SCM compact mit Kühlkörper
Dezentraler Controller Typ SCM compact mit Kühlkörper

Typ SCM compact mit Kühlkörper:

  • 2 Achsen
  • optional mit DC-24-V-Netzteil

Technische Daten

Tabelle schließen
Anzahl Achsen 2
Nennspannung DC 48 V
Spannungsbereich DC 20 – 60 V
Nennstromaufnahme 100 A
Parametrierschnittstelle EtherCAT® und Service- Schnittstelle
Nennstrom Achse 37 A
Spitzenstrom Achse 56.5 A
Geberart EnDat 2.2/Resolver
Bremsenansteuerung 24 (Zwei- und Dreileiter)
Umgebungsbedingungen 0 – 50 °C / Schutzart IP20
(-30 °C – 0 °C auf Anfrage)
Spannungsausgang (optional) 24+ / DC -10 % V / 12 A
Diagnose Speicherverband Spannungs-/ Temperaturüberwachung
Sicherheitsfunktionen STO PL e
Feldbus-Schnittstelle EtherCAT®-Slave
Gewicht ohne Kühlkörper 0.95 kg
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Zertifizierungen / Konformität

Länderzertifizierungen:

  • CE (Europa)
  • UKCA (Großbritannien): in Vorbereitung

Einsatzgebiete

Unsere SCM-Lösungen sind branchenübergreifend einsetzbar. Das ist unter anderem auch ein Grund dafür, warum der dezentrale Controller vom Typ SCM für eine Vielzahl von unterschiedlichen Anwendungen hervorragend geeignet ist:

  • Automatisierungslösungen zur Beschickung und Entnahme von Produktions- und Bearbeitungsmaschinen (Metall, Kunststoff, Holz, …)
  • Produkt-/Trägertransport zu/durch Verpackungs- und Lebensmittelmaschinen
  • Handhabungs- und Robotiklösungen
  • Maschinenmodule der Intralogistik
  • batteriebetriebene Baufahrzeuge und –maschinen
  • Hilfsaggregate für Kommunal-, Feuerwehr-, Flughafen-und Reinigungsfahrzeuge
  • spezielle Lösungen im Bereich Blech/Stahl, z. B. Molchapplikationen
  • Mobile Off-Highway-Applikationen
  • automatische Parkhaussysteme

Zubehör SCM

Dezentraler Controller Typ SCM compact mit Zubehör
Dezentraler Controller Typ SCM compact mit Zubehör

Wählen Sie passendes Zubehör für den unkomplizierten und sofortigen Einsatz.

  • Das Zubehör „Schirmanbindung SCM“ ermöglicht die integrierte Schirmauflage direkt am Gerät.
  • In dem Zubehör „Stecker Peripherie SCM“ sind alle notwendigen Peripherie Stecker enthalten.
  • Für die Kombination der Geräte zu einer Multi-Achs-Ausführung steht das Zubehör „Zwischenkreisverbindung SCM“ bereit.

Zubehör Schirmanbindung SCM
Zubehör Schirmanbindung SCM

Zubehör Schirmanbindung SCM

Die Schirmanbindung lässt sich mithilfe des Zubehörs direkt am Gerät realisieren:

  • Leistungsanschluss
  • Signalanschluss

Zubehör Stecker Peripherie SCM
Zubehör Stecker Peripherie SCM

Zubehör Stecker Peripherie SCM

Für den Anschluss der Peripherie steht ein Set mit allen Steckern zur Verfügung:

  • Platinenstecker für die Konfektion eines Kabels mit Aderendhülsen

Zubehör Zwischenkreisverbindung
Zubehör Zwischenkreisverbindung

Zubehör Zwischenkreisverbindung

Die Zwischenkreisverbindung für eine Multi-Achs-Ausführung ohne Kühlkörper wird ergänzend montiert.

Palettenshuttle in der Intralogistik

Topologie für ein Palettenshuttle in der Intralogistik
Topologie für ein Palettenshuttle in der Intralogistik

Systemlösungsbeispiel für mobile Maschinenmodule
mit dem dezentralen Controller vom Typ SCM:

Ein Palettenshuttle in der Intralogistik, ausgestattet mit dem Typ SCM compact in IP20.


Funktionen:

  • hochdynamisches Palettenshuttle mit Fahr- und Hubachse
  • Supercaps als Energiespeicherverband mit Doppelschichtkondensatoren
  • punktuelle Kontaktladung
  • EtherCAT®-Masterfunktionalität und PROFINET/PROFIsafe-Slave-Funktionalität
  • für Industrie-Einsatz geeignete Servomotoren in DC-48-V-Technik mit hoch performanten Planetengetrieben

Ihre Mehrwerte:

  • sichere Positionsüberwachung (SPL) für sichere Software-Endschalter
  • Spannungsversorgung und Auswertung der externen Sensorik integriert
  • Sicherheitsfunktionalitäten und Streckengeberauswertung integriert
  • sichere Schnittstellenanbindung an überlagerte Steuerungssysteme integriert
  • direkte Anbindung zwischen Safe-Controller und Non-Safe-Controller über EtherCAT®

Motoren und Getriebe

Servomotoren und Getriebe
Servomotoren und Getriebe

Extrem dynamische, präzise und gleichzeitig leistungsstarke synchrone Servomotoren für Anwendungen im DC-48-V Umfeld:

  • Die synchronen Servomotoren können als Direktanbau-Lösungen oder mittels Adapter mit dem SEW-EURODRIVE-Getriebebaukasten kombiniert werden.
  • Die Servomotoren sind mit Arbeits- oder Haltebremse wählbar.
  • Als Motorfeedback stehen das Gebersystem EnDat 2.2 oder Resolver zur Verfügung.

Synchrone Servomotoren mit Nennspannung DC 48 V

  • Stillstandsmoment Synchronmotoren 0,75 – 4,2 Nm
  • Maximalmoment Synchronmotoren 3,5 – 6,8 Nm
  • Drehzahlklassen 4500 oder 3000 U / min-1


Gebersysteme:

  • Geber EnDat 2.2 Multi-Turn
  • Resolver


Bremse (optional):

  • Arbeitsbremse
  • Haltebremse


Getriebe:

  • SEW-EURODRIVE-Getriebebaukasten als Direktanbau
  • Kupplungs-/Adapterlösungen

Kabel

Für den Motoranschluss stehen zwei hochwertige Kabelsysteme zur Verfügung: die Einkabellösung und die Zweikabellösung. Beide Typen lassen sich in der Länge frei konfigurieren. Das Hybridkabel ist für den Einsatz des EnDat 2.2 Gebersystems vorgesehen.

Einkabel-Lösung
Einkabel-Lösung

Einkabellösung:

  • nur ein Kabel
  • längenvariabel
  • schleppkettenfähig
  • EnDat 2.2 Multi-Turn

Zweikabel-Lösung: Geberkabel und Leistungskabel
Zweikabel-Lösung: Geberkabel und Leistungskabel

Zweikabellösung:

  • Geberkabel und Leistungskabel
  • längenvariabel
  • schleppkettenfähig
  • Resolverausführung
  • EnDat 2.2 Multi-Turn

Steuerungstechnik und Sicherheitssteuerungen

Steuerungstechnik (Roboter und Bediengerät)
Steuerungstechnik (Roboter und Bediengerät)

Speziell für mobile und dezentrale Applikationen stehen Ihnen die Modul- und Maschinencontroller aus unserem modularen MOVI-C® Automatisierungsbaukasten zur Verfügung.

Leistungsklassen:

  • standard UHX 25A
  • advanced UHX45A
  • progressive UHX 65A

Mobiles System mit Sicherheitssteuerung
Mobiles System mit Sicherheitssteuerung

Im Gesamtsystem und mit einer sehr guten Durchgängigkeit und Einbindung über EtherCAT®/ FSoE bieten wir Ihnen Sicherheitssteuerungen der Reihe SCU/SDU mit entsprechenden Ein- und Ausgangsmodulen an.

Visualisierungslösungen

Visualisierungslösungen
Visualisierungslösungen

Für die Visualisierung und die Einbindung von mobilen Handhelds, Monitoren, DOPs bis hin zu Web-Panels steht Ihnen ein breites Portfolio von SEW-EURODRIVE zur Verfügung.

Energieübertragung und –versorgung

Energieübertragung und –versorgung
Energieübertragung und –versorgung

Lösungen für die kontaktlose Energieübertragung mit MOVITRANS® sowie die Energie- und Spitzenlastspeicherlösungen mit MOVI-DPS® sorgen für eine sichere Energieversorgung bei mobilen Applikationen.

Softwarelösungen

Softwarelösungen
Softwarelösungen

Für die zügige und zuverlässige Inbetriebnahme stehen vorgefertigte Softwarebausteine zur Verfügung. Sie ermöglichen eine Zeit- und kostenoptimierte Funktionssicherheit bei dem Betrieb der Applikation.

Inbetriebnahme und Services

Inbetriebnahme und Services
Inbetriebnahme und Services

Innerhalb unserer Engineering-Oberfläche MOVISUITE® (im IEC-Editor) können die Lösungen der Typenreihe SCM einfach und intuitiv über das Plugin „MultiAxisController startup“ in Betrieb genommen werden.

Life Cycle Services
Life Cycle Services

Unter Life Cycle Services verstehen wir bei SEW-EURODRIVE Service- und Dienstleistungen sowie Hilfsmittel und Tools entlang des kompletten Anlagenlebenszyklus. Angefangen bei der ersten Orientierung bis hin zur Nutzung und Modernisierung Ihrer Maschinen und Anlagen. Wir unterstützen Sie bei der Anwendung der Softwarebausteine.

Ihre Vorteile

  • Kleiner Bauraum

    durch ein skalierbares Multi-Achs-Konzept in DC-48-V-Technik in extrem kompakter Bauform
  • Hohe Performance und überzeugende Leistung

    durch extrem kurze Zykluszeiten, die großen Lastträgheitsverhältnisse, hohe Dynamiken sowie Maximal- und Dauerströme für schnelle Beschleunigungsvorgänge in der Applikation ermöglichen
  • Perfekte Koordination

    durch mehrachsige und auch kinematisch komplexe Bewegungen, die mithilfe des MOVI-C® CONTROLLER einfach umsetzbar sind
  • Einfacher Service

    durch die komfortable Servicefähigkeit dank dezentraler Technik, einfacher Steckbarkeit und Einkabellösung

Klaus Just, Manager Service Sales Support – System Planning:

„Durch den kompakten Aufbau und die Integration von zahlreichen Funktionen und Schnittstellen bieten die dezentralen Controller eine ungeahnte Flexibilität. In Verbindung mit einer extrem hohen Regelperformance und Leistungsstärke können die Kunden damit optimale Automatisierungs- und Antriebslösungen verwirklichen.“
