MOVI-PLC® I/O-Module – passt einfach

  • Mit dem MOVI-PLC® I/O-System C für alles gewappnet

    Agieren statt reagieren: immer alle Signale im Blick

Das MOVI-PLC® I/O-System vereint hohe Performance und neuste Funktionen mit einem durchdachten Mechanikkonzept in einer kompakten Bauform. Das umfangreiche Portfolio von analogen, digitalen und funktional sicheren MOVI-PLC® I/O-Modulen ermöglicht Ihnen eine größtmögliche Flexibilität.

Das richtige Werkzeug für die passgenaue Lösung

MOVI-PLC® I/O-System
MOVI-PLC® I/O-System
MOVI-PLC® I/O-System

In Kombination mit dem neuen MOVI-C® CONTROLLER-Portfolio entsteht ein ideales Zusammenspiel des Produktportfolios von SEW-EURODRIVE sowie externen Feldgeräten. Nutzen Sie das breite Angebot an Funktionsmodulen und deren Kombinationsmöglichkeiten. Einfach über den Buskoppler in den EtherCAT®-Bus der Steuerung integrieren und volle Funktionalität in der täglichen Praxis nutzen: z. B. Einlesen von binären wie analogen Signalen oder SSI-Gebersignalen, oder die Daten von Zähler- oder Messmodulen, z. B. von Energieverbräuchen gewinnen.

Auch für die speziellen Anforderungen in funktional sicheren Bereichen stehen für Fail Safe over EtherCAT® (FSoE) passende I/O-Module zur Verfügung.


Fakten zum MOVI-PLC® I/O-System

  • Eigenschaften & Technische Daten
  • Vorteile & Einsatzgebiete
  • Kommunikation
  • Produktkennzeichnungen

Eigenschaften & Technische Daten

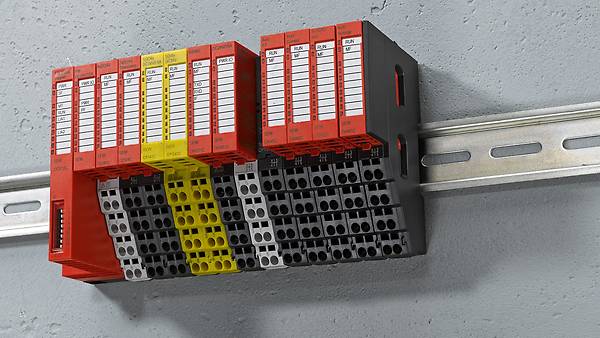

Eine Moduleinheit besteht aus Terminalmodul und Elektronikmodul. Diese sind mit einem sicheren Schiebe- und Rastmechanismus verbunden. Das Terminalmodul vereint Klemmen, Aufnahme für das Elektronikmodul und den Rückwandbusverbinder. Im Servicefall wird somit nur das Elektronikmodul durch einfaches Herausziehen aus dem Terminalmodul getauscht – die Verdrahtungen und Montage auf der 35-mm-DIN-Profilschiene bleiben bestehen. Durch den Einsatz von zusätzlichen Versorgungsmodulen können die Elektronikmodule mit Spannung versorgt und/oder in getrennte Potenzialgruppen aufgeteilt werden. Die auf dem Terminalmodul treppenförmig angeordneten Klemmen mit der bewährten und besonders sicherkontaktierenden Federzugtechnik ermöglichen die schnelle, übersichtliche und sichere Verdrahtung. Durch die integrierten Status-LEDs und den Beschriftungsstreifen auf der Front der Elektronikmodule ist eine kanalgenaue, eindeutige Zuordnung und Ablesbarkeit der Kanalzustände sichergestellt. Das Rückwandbuskonzept mit einer Geschwindigkeit von 48 Mbit/s ermöglicht sehr kurze Reaktionszeiten.

  • Buskoppler Buskoppler
  • Digitale Ein- und Ausgangsmodule Digitale Ein- und Ausgangsmodule
  • Analoge Ein- und Ausgangsmodule Analoge Ein- und Ausgangsmodule
  • Safety-Module Safety-Module
  • Funktionsmodule Funktionsmodule
  • Stromversorgungs-, Verteiler- und Zubehörmodule

Buskoppler

Tabelle schließen
Modul Beschreibung Eigenschaften Datenblatt
OCE12C Buskoppler

  • Buskoppler EtherCat® (SBusPLUS)

Zum Datenblatt
OCC11C Buskoppler

  • Buskoppler CAN (SBus)

Zum Datenblatt
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Digitale Ein- und Ausgangsmodule

Tabelle schließen
Modul Beschreibung Eigenschaften Datenblatt
ODI24C Digitales Eingangsmodul

  • 2 × DI
  • DC 24 V
  • Eingangsfilter Zeitverzögerung parametrierbar 2 μs - 3 ms
  • ETS-Funktion mit µSek Time stamp

Zum Datenblatt
ODI42C Digitales Eingangsmodul

  • 4 × DI (schnell)
  • DC 24 V
  • Eingangsfilter Zeitverzögerung parametrierbar 2 µs - 4 ms

Zum Datenblatt
ODI43C Digitales Eingangsmodul

  • 4 × DI
  • DC 24 V
  • 2/3-Leiter-Anschluss

Zum Datenblatt
ODI81C Digitales Eingangsmodul

  • 8 × DI
  • DC 24 V

Zum Datenblatt
ODO21C Digitales Ausgangsmodul

  • 2 × DO
  • DC 30 V
  • AC 230 V
  • 3 A
  • potenzialgetrennt je Kanal
  • Relais

Zum Datenblatt
ODO41C Digitales Ausgangsmodul

  • 4 × DO
  • DC 24 V
  • 2 A

Zum Datenblatt
ODO81C Digitales Ausgangsmodul

  • 8 × DO
  • DC 24 V
  • 0.5 A

Zum Datenblatt
ODO82C Digitales Ausgangsmodul

  • 8 × DO
  • DC 24 V
  • 0.5 A
  • NPN

Zum Datenblatt
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Analoge Ein- und Ausgangsmodule

Tabelle schließen
Modul Beschreibung Eigenschaften Datenblatt
OAI42C Analoges Eingangsmodul

  • 4 × AI
  • 16 Bit
  • Strom 0(4) - 20 mA

Zum Datenblatt
OAI41C Analoges Eingangsmodul

  • 4 × AI
  • 16 Bit
  • Spannung -10 V - +10 V

Zum Datenblatt
OAI44C Analoges Eingangsmodul

  • 2 × AI
  • 16 Bit
  • Spannung -80 mV - +80 mV
  • TC Typ J, K, N, R, S, T, B, C, E, L
  • reduzierte Parameterbytes

Zum Datenblatt
OAI45C Analoges Eingangsmodul

  • 4 × AI
  • 16 Bit
  • Widerstand 0 - 3000 Ohm
  • Widerstandsmessung 2-, 3- und 4-Leiter
  • Widerstandstemperaturgeber Pt100, Pt1000, NI100 und NI1000

Zum Datenblatt
OAO42C Analoges Ausgangsmodul

  • 4 × AO
  • 12 Bit
  • Strom 0(4) - 20 mA

Zum Datenblatt
OAO41C Analoges Ausgangsmodul

  • 4 × AO
  • 16 Bit
  • Spannung -10 V - +10 V

Zum Datenblatt
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Safety-Module

Tabelle schließen
Modul Beschreibung Eigenschaften Datenblatt
OFI41C Sichere digitale Eingabe

  • 4 × SDI
  • DC 24 V
  • 0.5 A
  • Safety

Zum Datenblatt
OFO41C Sichere digitale Ausgabe

  • 4 × SDO
  • DC 24 V
  • 0.5 A
  • Safety

Zum Datenblatt
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

  • FSoE I/O-Module mit jeweils 4 sicheren Ein- und Ausgängen
  • zur Auswertung und logischen Verknüpfung die Module über den Buskoppler mit einer Sicherheitssteuerung verbinden

Funktionsmodule

Tabelle schließen
Modul Beschreibung Eigenschaften Datenblatt
OSM11C Analoge Eingabe DMS

  • Direkter Anschluss einer Widerstandsvollbrücke (DMS) oder Wägezelle
  • 4- bzw. 6-Draht-Anschluss
  • 16 (24) Bit Auflösung
  • Absolute Genauigkeit Grundfehler ±0,1 % (± 0,01 %)
  • Onboard Stromversorgung 2V5, 5 V, 7V5, 10 V und 12 V

Zum Datenblatt
OSM12C SSI-Modul

  • SSI - Encoder, Master- oder Slave-Betrieb
  • Geberfrequenz 125 kHz – 2 MHz
  • µs-Zeitstempelfunktion
  • Alarmfunktion
  • Diagnosefunktion

Zum Datenblatt
OSM13C Zählermodul

  • 1 × Zähler 32 Bit (AB), DC 24 V
  • bis 400 kHz
  • 1x DO, DC 24 V für Vergleichsfunktion
  • 0.5 A

Zum Datenblatt
OSM14C Zählermodul

  • 1 × Zähler 32 Bit (AB), DC 5 V
  • bis 2 MHz (Differenzsignal)
  • Vergleichsfunktion

Zum Datenblatt
OEM12C Energiemessmodul

  • AI 1 × 3 Ph, 230 / 400 V
  • 3-Phasen und N-Leiter
  • Strombereich 1A (erweiterbar über Stromwandler)
  • Remanente Speicherung der Energiewerte; Diagnosefunktion
  • Auflösung Messwert 24 Bit
  • Vorhandene Messgrößen: Spannung und Strom, Elektrische Leistung, Elektrische Arbeit, Harmonische Oberwellen, Phasenverschiebung cos phi, Frequenz

Zum Datenblatt
ORS11C RS422/485-Schnittstelle

  • RS422/485-Schnittstelle
  • Protokolle ASCII, STX/ETX, 3964(R) und Modbus RTU (Master, Slave)

Zum Datenblatt
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Stromversorgungs-, Verteiler- und Zubehörmodule

Tabelle schließen
Modul Beschreibung Eigenschaften Datenblatt
OPV81C Potenzialverteiler

  • 8 × DC 24 V-Klemmen

Zum Datenblatt
OPV82C Potenzialverteiler

  • 8 × DC 0 V-Klemmen

Zum Datenblatt
OPV41C Potenzialverteiler

  • 4 × DC 24 V-Klemmen
    4 × DC 0 V-Klemmen

Zum Datenblatt
OPM11C Versorgungsmodul

  • Einspeisespannung DC 24 V
  • 10 A
  • Verpolschutz
  • Überspannungsschutz

Zum Datenblatt
OZB11C Busblende

  • 1 Stück

Zum Datenblatt
OZS11C Schirmschienen-Träger

  • 10 Stück

Zum Datenblatt
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Vorteile & Einsatzgebiete

Ihre Vorteile

  • Durchgängig!
    Ergänzung des Portfolios um sichere I/O-Klemmen und weitere nicht-sichere-Funktionsmodule, die über den selben Koppler betrieben werden.
  • Servicefreundlich!
    Montage- und Servicefreundlichkeit dank einfachster und schneller Montage durch sicheren Schiebemechanismus.
  • Platzsparend!
    Platzsparende, treppenförmige Verdrahtungsebene mit Federzugklemmtechnik.
  • Skalierbar!
    Mit zusätzlichen Versorgungsmodulen – bis zu 64 Module am Rückwandbus möglich.

Einsatzgebiete

Unsere I/O-Module kommen immer dann zum Einsatz, wenn Sie Aktoren, Sensoren oder andere Feldgeräte in Ihr Automatisierungsnetzwerk einbinden wollen.

Einsatzgebiete im Detail

Tabelle schließen
Zuordnung zum obigen Bild schemenhafte Abbildung Anwendungsbeispiele Bezeichnung mögliche Sensoren und Feldgeräte
1 Anwesenheits-kontrolle / Referenzinitiatoren Anwesenheitskontrolle/Referenzinitiatoren
(binäre Signale)
ODI..C
ODO..C
Optoelektronische Sensoren, Ultraschallsensoren, induktive/kapazitive Sensoren, Laserlichtschnittsensoren, Druckmarkentaster, Lichtsäulen, Fluidsensoren
2 Höhenkontrolle/ Entfernungsmessung Höhenkontrolle/Entfernungsmessung
(analoge Signale)
OAI..C
OAO..C
Optoelektronische Entferungsmessgeräte, Ultraschallsensoren, Inertialsensoren
3 Auswertung von Gebersignalen Auswertung von Gebersignalen
(Zählermodule/SSI-Modul)
OSM12C
OSM13C
OSM14C
Drehgeber, Encoder
4 Wägezelle / Dehnungsmessstreifen Wägezelle/Dehnungsmessstreifen OSM11C Dehnungsmessstreifen
5 Serielle Schnittstellen Serielle Schnittstellen ORS11C Laserlichtschnittsensoren, optoelektronische Entfernungsmessgeräte, optische Identifikationssensoren, RFID
6 Temperaturmessung Temperaturmessung OAI45C Temperaturfühler Pt100, Pt1000, Ni100, Ni1000
7 Energiemessung Energiemessung OEM12C dreiphasige Versorgungsnetze
8 Gefahrenstellenabsicherung mit Hand- und Hintertretschutz / funktionale Sicherheit Gefahrenstellenabsicherung mit Hand- und Hintertretschutz/funktionale Sicherheit OFI41C
OFO41C
Sicherheitslichtgitter, Safety Scanner, Sicherheitsschalter, Sicherheitszuhaltung, Not-Halt
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Kommunikation

Bei der Verwendung stehen die Interface-Module EtherCAT® und CANopen zum Datenaustausch zur Verfügung. Die I/O-Module sind mit einem Versorgungsmodul zur Spannungsversorgung ausgestattet und unterstützen bis zu 64 Elektronikmodule am Rückwandbus.

Zertifizierungen / Konformität

  • CE (Europäischer Wirtschaftsraum)
  • RoHS (China)
  • cULus (USA, Kanada)
  • UKCA (Vereinigtes Königreich)
  • WEEE (Europäischer Wirtschaftsraum)
