Ihre Vorteile

Servo-Planetengetriebe PxG®:
die beste Lösung für Ihre Applikation

Legen Sie Wert auf hohe Flexibilität und eine perfekte Abstimmung der Lösung auf Ihre Applikationen?


Dann ist das Baukastensystem mit dem modularen Produktkonzept unserer Servo-Planetengetriebe PxG® für Sie ideal:

  • Nahezu beliebig kombinierbar
    durch mehrere 1- , 2- und 3-stufige Getriebe in verschiedenen Performance-Klassen (P5 bis P7) und dank zahlreicher Optionen wie verschiedene Abtriebslagerungen, Verdrehspielklassen, Schmierstoffe und Dichtungen.
  • Platzsparend in jede Ihrer Applikationen integrierbar
    durch ein hohes Drehmoment bei gleichzeitig geringem Bauraum sowie durch verschiedene Adapterausführungen. Dank der geometrischen Kompatibilität mit dem Marktstandard sind Servo-Planetengetriebe PxG® auch in bestehende Anlagen einfach integrierbar. Flexibilität kann so einfach sein.
Umfassendes Baukastensystem

für mehr Flexibilität und eine optimale Anpassung der Antriebe an Ihre Applikation

Mehr erfahren
Einzigartige Produktmerkmale

eigens für Sie mit unseren Industriepartnern entwickelt

Mehr erfahren
Einfache Integrierbarkeit

dank geometrischer Kompatibilität mit dem Marktstandard

Mehr erfahren
Individuelle Auslegung

exakt auf Ihre Anforderungen bezüglich Langlebigkeit, Präzision und Leistung

Mehr erfahren

Umfassender Baukasten

für eine optimale Anpassung unserer Lösung an Ihre Applikation

Performance-Klassen unserer Servo-Planetengetriebe PxG®:

  • P5 für Applikationen mit dynamischen Bewegungsabläufen
  • P6 für den Dauerbetrieb (S1-Betrieb) und hohe Drehzahlen
  • P7 für eine maximale Leistungsdichte
  • insgesamt 6 Getriebe-Baugrößen in ein-, zwei- und dreistufiger Ausführung

Abtriebsvarianten:

  • Vollwelle glatt oder mit Passfeder
  • vielkeilverzahnte Welle nach DIN 5480
  • Flanschblockwelle mit oder ohne Indexbohrung

Verdrehspiel:

  • Performance-Klasse 5 und 6:
    • Standard: 3 – 4 arcmin
    • reduziert: 1 – 3 arcmin
  • Verdrehspiel Performance-Klasse 7:
    • reduziert: 1 – 3 arcmin

Lebensdauerschmierung:

  • GearOil Poly E1 by SEW-EURODRIVE, auch in H1 (lebensmittelverträglich)
  • Grease HL 2 E1 by SEW-EURODRIVE (nur für Performance-Klasse 6), auch in H1 (lebensmittelverträglich)

Dichtung:

  • Premium Sine Seal bereits im Standard für eine lange Lebensdauer
  • Labyrinthdichtung (bei Fettschmierung) mit verbessertem thermischen Betriebsverhalten

Lassen Sie sich beraten

Sie haben eine konkrete Anwendung und möchten von uns beraten werden?
Unsere Experten kennen Ihre Branche und Anforderungen. Mit unserem weltweiten Netzwerk sind wir jederzeit vor Ort für Sie da.

Jetzt Kontakt aufnehmen

Einzigartige Produktmerkmale

Die bei unseren Servo-Planetengetrieben PxG® eingesetzten Materialien, Komponenten und Bauteile haben wir eigens für Sie mit Industriepartnern entwickelt.

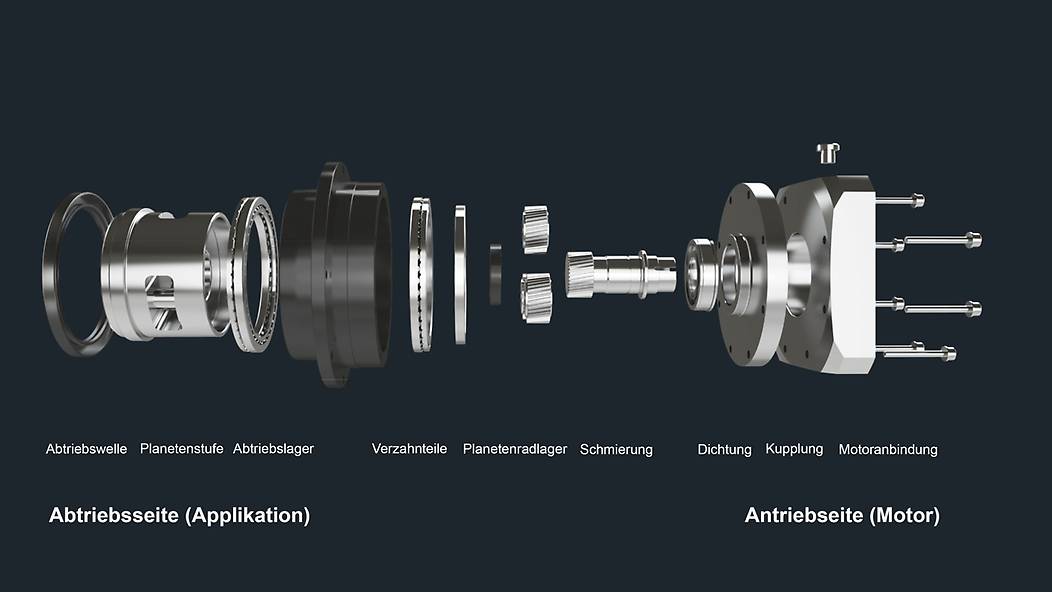

PxG Produktteile Explosionsbild

Abtriebswelle

  • Vollwelle glatt oder mit Passfeder
  • vielkeilverzahnte Welle nach DIN 5480
  • Flanschblockwelle mit/ohne Indexbohrung

Planetenstufe am Abtrieb

  • 3 Planetenräder für einen breiten Übersetzungsbereich
  • 4 Planetenräder für noch mehr Drehmoment auf gleichem Bauraum

Abtriebslager

  • Lager mit Linienkontakt für hohe zulässige Radialkräfte
  • Lager mit Punktkontakt mit optimiertem thermischen Verhalten

Verzahnteile

  • schrägverzahnte Planetenräder für ein Höchstmaß an Präzision
  • schrägverzahnte, oberflächenbehandelte Planetenräder für geringsten Verschleiß

Planetenradlager

  • ausgelegt für eine Lebensdauer von 20 000 h bei 60 % Einschaltdauer (Performance-Klasse 5 und 7)
  • ausgelegt für eine Lebensdauer von 30 000 h im Dauerbetrieb (Performance-Klasse 6)

Schmierung

  • GearOil Poly E1 by SEW-EURODRIVE, auch in H1 (lebensmittelverträglich)
  • Grease HL 2 E1 by SEW-EURODRIVE (nur für Performance-Klasse 6), auch in H1 (lebensmittelverträglich)

Dichtung Antriebseite

  • Radialwellendichtring Premium Sine Seal bereits im Standard für eine lange Lebensdauer
  • Labyrinthdichtung (bei Fettschmierung) mit verbessertem thermischen Betriebsverhalten

Kupplung

  • Klemmring:
    • Klemmring zur sicheren Übertragung von großen Motordrehmomenten
    • Klemmring mit reduzierter Massenträgheit für mehr Dynamik
  • Adapterausführung:
    • starre Adapterwelle für dynamische Anwendungen
    • Balgkupplung für Anwendungen im Dauerbetrieb

Motoranbindung

  • eine Vielzahl an Adapterplatten mit unterschiedlichen Geometrien zum flexiblen Anbau entweder von Servomotoren von SEW-EURODRIVE oder zur Anbindung von Servomotoren anderer Hersteller-Unternehmen

Einfache Integrierbarkeit

der Antriebe in Ihre Applikation durch geometrische Schnittstellen nach Marktstandard

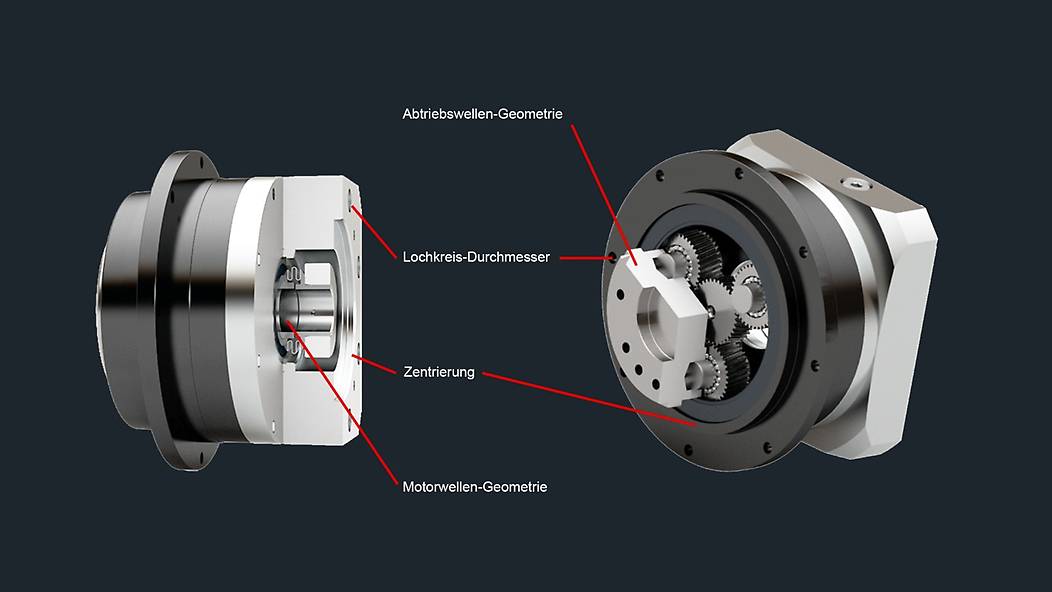

Einfache Integrierbarkeit durch geometrische Schnittstellen

Exakt auf Ihre Applikation anpassbar

Zentrier- und Lochkreisdurchmesser am Gehäuse des Servo-Planetengetriebes PxG® sowie das Bohrbild, der Durchmesser und die Länge der Abtriebswelle sind kompatibel zu weiteren Produkten im Markt. Ein großer Vorteil, denn dies ermöglicht den einfachen Einsatz unserer Lösung in bestehende Applikationen und Maschinenkonstruktionen.

Mit unterschiedlichsten Servomotoren kombinierbar

  • geometrische Kompatibilität mit dem Marktstandard
  • einfacher Austausch in bestehenden Maschinen/Anlagen ohne Anpassung
  • Servo-Planetengetriebe PxG® auch bei Zwei- oder Mehrlieferantenstrategie als Alternative einsetzbar

Breiter Adapterbaukasten

Die Adaptergeometrie sowie die unterschiedlichen Kupplungsausführungen sorgen dafür, dass sowohl der Anbau von Servomotoren von SEW-EURODRIVE als auch der Anbau von Servomotoren anderer Hersteller möglich ist. Mit Angabe der Motorzentrierung und dem Lockreisdurchmesser sowie dem Durchmesser und der Länge der Motorwelle kann der passende Adapter schnell gefunden werden.

Lassen Sie sich beraten

Sie haben eine konkrete Anwendung und möchten von uns beraten werden?
Unsere Experten kennen Ihre Branche und Anforderungen. Mit unserem weltweiten Netzwerk sind wir jederzeit vor Ort für Sie da.

Jetzt Kontakt aufnehmen

Individuelle Auslegung

genau nach Ihren Anforderungen

Berechnung und Austausch einzelner Maschinenelemente zur maximalen Ausnutzung der Getriebe unter Berücksichtigung der jeweiligen Applikation hinsichtlich Langlebigkeit, Präzision und Leistungsanforderungen:

  • Abtriebslagerung
  • Planetenradlagerung
  • Schmierstoff
  • Verzahnung

Lassen Sie sich beraten

Sie haben eine konkrete Applikation und möchten von uns beraten werden?
Unsere Experten kennen Ihre Branche und Anforderungen. Mit unserem weltweiten Netzwerk sind wir jederzeit vor Ort für Sie da.

Jetzt Kontakt aufnehmen
