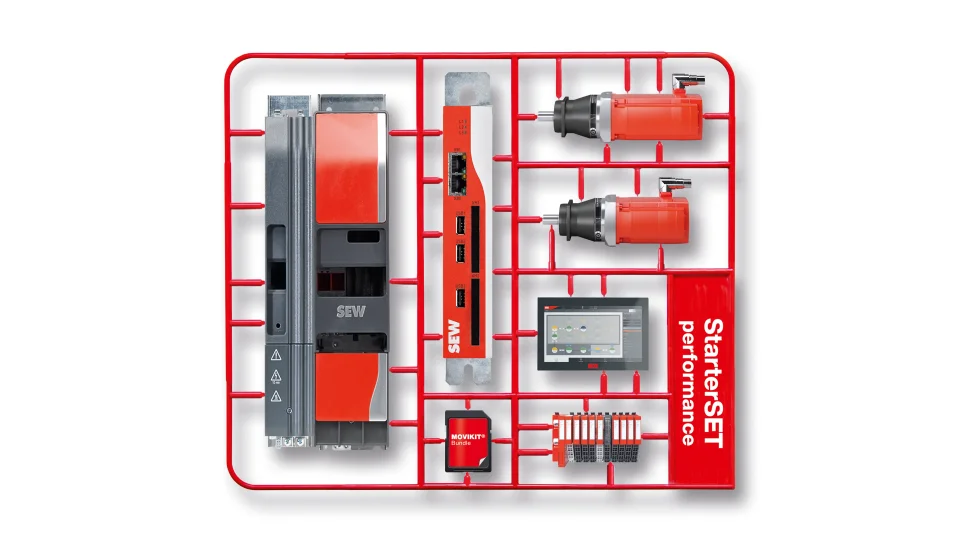

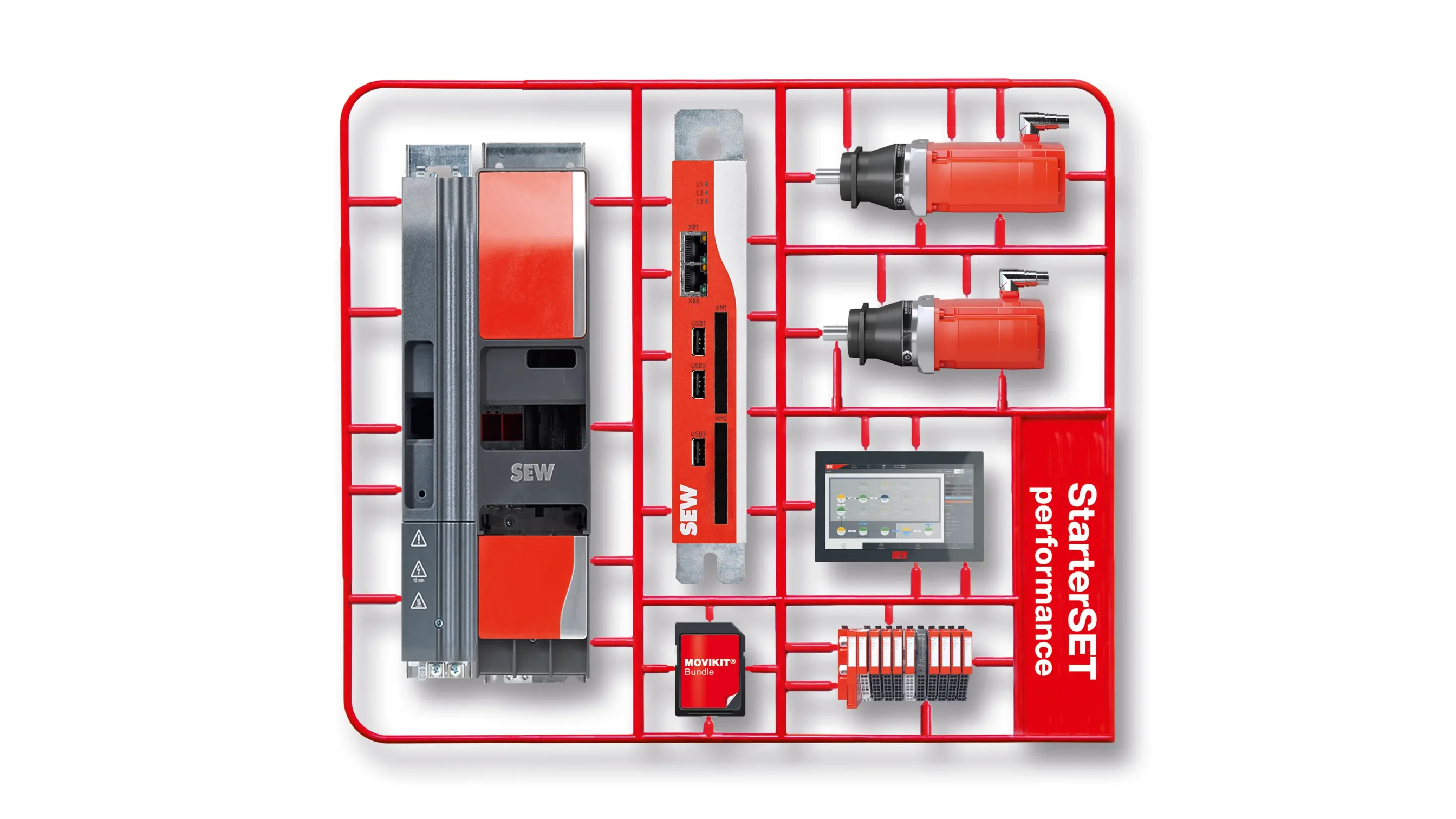

Das StarterSET performance ist eine leistungsstarke Automatisierungslösung für Mehrachsapplikationen und beinhaltet daher den modularen Umrichter MOVIDRIVE® modular mit zentraler Energie-Einspeisung und optionalem Energiemanagement. Zusätzlich steht neben den aufeinander abgestimmten Hardwarekomponenten ein umfangreiches Softwarepaket (MOVIKIT® Bundle) zur Verfügung, das kostenreduzierend alle notwendigen Funktionen für die jeweilige Applikation beinhaltet. Abgerundet wird das Lösungspaket mit standardisierten Kommunikationsschnittstellen wie OPC UA, PROFINET, EtherNet/IPTM und Web-Visualisierung.
Für das Verpacken von vereinzeltem Stückgut wie Schokoriegel oder Kekse sind horizontale Schlauchbeutelmaschinen sehr geeignet – nicht nur im Lebensmittelbereich. Bei horizontalen Schlauchbeutelmaschinen werden die Produkte vereinzelt und separiert verpackt. Automatisierung von SEW-EURODRIVE ermöglicht hier schnelle, unkomplizierte und automatische Formatwechsel. Damit haben Hersteller mit einer Verpackungsmaschine unterschiedliche Produkte und Beutelgrößen perfekt im Griff.
Für eine recht kompakte horizontale Schlauchbeutelmaschine mit nur zwei synchronen Servoachsen steht das StarterSET Horizontal Form Fill and Seal „standard“ (612) als Grundpaket bereit.
Für bis zu sechs synchronisierte Servoantriebe mit weiteren Automatisierungs- und Visualisierungsaufgaben bieten wir mit dem StarterSET Horizontal Form Fill and Seal „advanced“ (614) das hierfür passende Grundpaket.
Das Lizenz-Bundle für Form-, Füll- und Verschließmaschinen (FFS) besteht aus Softwarelizenzen für die applikative Umsetzung von typischen horizontalen oder vertikalen Schlauchbeutelmaschinen. Es beinhaltet das Programmiertemplate MOVIKIT® AutomationFramework, Web-Visualisierung, OPC UA-Datenserver, Kurvenscheiben sowie Feldbus-Master-Unterstützung und weitere maschinentypische Funktionen (Wickeln, Schneiden und Siegeln).
Stabile Temperaturkontrolle ist entscheidend für die Siegelqualität der Beutel. Das Material und die Geschwindigkeit der Verpackungsmaschine haben dabei einen direkten Einfluss auf die Regelung. Mit den im MOVIKIT® AutomationFramework enthaltenen Softwaremodulen lassen sich solche Regelungsprozesse mit großen Störgrößen präzise ausregeln und kontrollieren. Kombiniert mit Softwaremodul MOVIKIT® MultiMotion Camming lässt sich das Foliendruckbild mit der Siegelung perfekt synchronisieren. Auch hier unterstützen die im StarterSET enthaltenen Softwaremodule eine schnelle und einfache Automatisierung.
Unabhängig von der benötigten Controller-Performance beinhalten beide das MOVIKIT® Bundle FormFillSeal mit umfangreicher maschinentypischer Funktionsbibliothek. Gut abgestimmt, mit viel Raum für individuelle Programmierung und hohen Freiheitsgraden erhalten Sie mit dem StarterSET den perfekten Einstieg in die Automatisierungswelt der SEW-EURODRIVE.
Das StarterSET ist die Basisgrundausstattung, individuell auf die Maschinengrundanforderung erweiterbar, flexibel, modular und unabhängig.
StarterSET | 614 | |
Typ | Horizontal Form Fill and Seal Horizontal Form Fill and Seal | |
Leistung | advanced, empfohlen für 6 interpolierte Achsen | |
Steuerung MOVI-C® CONTROLLER | | Typ UHX45A mit MOVIRUN® flexible, Laufzeit auf SD-Karte, EtherCAT®-Master und PROFINET |
Visualisierung HMI WOP | | 7 Zoll HMI Web Operator Panel, kapazitiver Touch, Web-Visualisierung |
Software MOVIKIT® Bundle | | FormFillSeal – Lizenz-Bundle für Form-Füll- und Verschließmaschinen (FFS), bestehend aus Softwarelizenzen zur applikativen Umsetzung von typischen horizontalen oder vertikalen Schlauchbeutelmaschinen. Hauptbestandteile des MOVIKIT® Bundle sind Lizenzen für das Programmiertemplate MOVIKIT® AutomationFramework, Web-Visualisierung, OPC UA-Datenserver, Kurvenscheiben, Unterstützung von Feldbus-Master und weitere maschinentypische Funktionen (Wickeln, Schneiden und Siegeln) |
Versorgungsmodul MOVIDRIVE® MDP | | MOVIDRIVE® modular, 10 kW mit Bremswiderstand und Netzfilter |
Schaltnetzteil MOVIDRIVE® MDS | | DC 24 V mit AC- und DC-Versorgung, 0,54 kW Nennleistung |
Doppelachsmodul MOVIDRIVE® MDD | | MOVIDRIVE® modular, Doppelachsmodul, Regler für 2 Servoachsen, mit je 2 A Nennstrom |
Servomotor CMP50S | | 1,3 Nm Stillstandsmoment, Einkabeltechnik und DDI-Geber |
Präszisionsplanetengetriebe PxG® | | einstufig mit i = 10, inkl. Adapter und Anbau |
Motorkabel MOVI-C® DDI | | 5 m, hochflexibles Hybridkabel, Einkabeltechnik |
Buskoppler MOVI-PLC® I/O | | EtherCAT®-Koppler inkl. Endklemme vorkonfiguriert mit:
|
Das StarterSET ist die Basisgrundausstattung, individuell auf die Maschinengrundanforderung erweiterbar, flexibel, modular und unabhängig.
StarterSET | 616 | |
Typ | Horizontal Form Fill and Seal | |
Leistung | progressive, empfohlen für 12 interpolierte Achsen | |
Steuerung MOVI-C® CONTROLLER | | Typ UHX65A (2-Kerne-CPU) mit MOVIRUN® flexible, Laufzeit auf SD-Karte, EtherCAT®-Master und PROFINET |
Visualisierung HMI WOP | | 7 Zoll HMI Web Operator Panel, kapazitiver Touch, Web-Visualisierung |
Software MOVIKIT® Bundle | | FormFillSeal – Lizenz-Bundle für Form-, Füll- und Verschließmaschinen (FFS), bestehend aus Softwarelizenzen zur applikativen Umsetzung von typischen horizontalen oder vertikalen Schlauchbeutelmaschinen. Hauptbestandteile des MOVIKIT® Bundle sind Lizenzen für das Programmiertemplate MOVIKIT® AutomationFramework, Web-Visualisierung, OPC UA-Datenserver, Kurvenscheibenfunktionalität, Unterstützung von Feldbus-Master und weitere maschinentypische Funktionen (Wickeln, Schneiden und Siegeln). |
MOVIDRIVE® MDP | | MOVIDRIVE® modular, 10 kW mit Bremswiderstand und Netzfilter |
Schaltnetzteil MOVIDRIVE® MDS | | DC 24 V mit AC- und DC-Versorgung, 0,54 kW Nennleistung |
Doppelachsmodul MOVIDRIVE® MDD | | MOVIDRIVE® modular, Doppelachsmodul, Regler für 2 Servoachsen, mit je 2 A Nennstrom |
Servomotor CMP50S | | 1,3 Nm Stillstandsmoment, Einkabeltechnik und DDI-Geber |
Präszisionsplanetengetriebe PxG® | | einstufig mit i = 10, inkl. Adapter und Anbau |
Motorkabel MOVI-C® DDI | | 5 m, hochflexibles Hybridkabel, Einkabeltechnik |
Buskoppler MOVI-PLC® I/O | | EtherCAT®-Koppler inkl. Endklemme vorkonfiguriert mit:
|
Vertikale Schlauchbeutelmaschinen (VFFS) sind ideal für das Abfüllen von Schüttgütern wie Nüsse oder Bonbons geeignet. Beutelgröße, Packgewicht und Produktbeschaffenheit sind dabei entscheidend für die Automatisierung von Maschinenfunktionen und Bewegungen. Die im StarterSET enthaltenen Funktionsbibliotheken beinhalten speziell entwickelte Funktionen zur Druckmarkenkorrektur mit denen sich das Druckbild der zu verarbeitenden Folie präzise kontrollieren lassen.
Durchschnittlich befinden sich sechs synchronsierte Servoachsen in einer Schlauchbeutelmaschine, die passend mit dem Grundpaket StarterSET Vertical Form Fill and Seal „advanced“ (624) automatisiert werden. Sollen noch weitere synchronisierte Antriebe und weitere komplexe Automatisierungsaufgaben hinzukommen wird das Grundpaket StarterSET Vertical Form Fill and Seal „progressive“ (626) empfohlen. Ganz gleich wie viele Achsen angetrieben werden und egal wie performant die Maschine am Ende sein muss, hier bieten wir mit unserem modularen StarterSET immer die passende Grundausstattung für die Komplettlösung an.
Das Lizenz-Bundle für Form-, Füll- und Verschließmaschinen (FFS) besteht aus Softwarelizenzen für die applikative Umsetzung von typischen horizontalen oder vertikalen Schlauchbeutelmaschinen. Es beinhaltet das Programmiertemplate MOVIKIT® AutomationFramework, Web-Visualisierung, OPC UA-Datenserver, Kurvenscheiben sowie Feldbus-Master-Unterstützung und weitere maschinentypische Funktionen (Wickeln, Schneiden und Siegeln).
Das im StarterSET enthaltene Softwaremodul MOVIKIT® MultiMotion Camming sorgt für eine in Echtzeit synchronisierte volumetrische Abfüllung – beispielsweise mithilfe einer Schnecke. Möglich wird das durch die einfache Parametrierung der Füllvariante und die gleichzeitige taktsynchrone Steuerung der zuständigen Aktuatoren. Solche vertikale Schlauchbeutelmaschinen beinhalten fast durchgehend umfangreiche Antriebs- und Steuerungsfunktionen und unterscheiden sich in Umfang und Performance.
Das StarterSET ist die Basisgrundausstattung, individuell auf die Maschinengrundanforderung erweiterbar, flexibel, modular und unabhängig.
StarterSET | 624 | |
Typ | Vertical Form Fill and Seal | |
Leistung | advanced, empfohlen für 8 interpolierende Achsen | |
Steuerung MOVI-C® CONTROLLER | | Typ UHX45A (1-Kern-CPU) mit MOVIRUN® flexible, Laufzeit auf SD-Karte, EtherCAT®-Master und PROFINET |
Visualisierung HMI WOP | | 10 Zoll HMI Web Operator Panel, kapazitiver Touch, Web-Visualisierung |
Software MOVIKIT® Bundle | | FormFillSeal – Lizenz-Bundle für Form-Füll- und Verschließmaschinen (FFS), bestehend aus Softwarelizenzen für die applikative Umsetzung von typischen horizontalen oder vertikalen Schlauchbeutelmaschinen. Hauptbestandteile des MOVIKIT® Bundle sind Lizenzen für das Programmiertemplate MOVIKIT® AutomationFramework, Web-Visualisierung, OPC UA-Datenserver, Kurvenscheibenfunktionalität, Unterstützung von Feldbus-Master und weitere maschinentypische Funktionen (Wickeln, Schneiden und Siegeln). |
Versorgungsmodul MOVIDRIVE® MDP | | MOVIDRIVE® modular, 10 kW mit Bremswiderstand und Netzfilter |
Schaltnetzteil MOVIDRIVE® MDS | | DC 24 V mit AC- und DC-Versorgung, 0,54 kW Nennleistung |
Doppelachsmodul MOVIDRIVE® MDD | | MOVIDRIVE® modular, Doppelachsmodul, Regler für 2 Servoachsen, mit je 4 A Nennstrom |
Servomotor CMP50M | | 2,4 Nm Stillstandsmoment, Einkabeltechnik und DDI-Geber |
Präszisionsplanetengetriebe PxG® | | einstufig mit i = 10, inkl. Adapter und Anbau |
Motorkabel MOVI-C® DDI | | 7 m, hochflexibles Hybridkabel, Einkabeltechnik |
Buskoppler MOVI-PLC® I/O | | EtherCAT®-Koppler inkl. Endklemme vorkonfiguriert mit:
|
Das StarterSET ist die Basisgrundausstattung, individuell auf die Maschinengrundanforderung erweiterbar, flexibel, modular und unabhängig.
StarterSET | 626 | |
Typ | Vertical Form Fill and Seal | |
Leistung | progressive, empfohlen für 12 interpolierte Achsen | |
Steuerung MOVI-C® CONTROLLER | | Typ UHX65A (2-Kerne-CPU) mit MOVIRUN® flexible, Laufzeit auf SD-Karte, EtherCAT®-Master und PROFINET |
Visualisierung HMI WOP | | 10 Zoll HMI Web Operator Panel, kapazitiver Touch, Web-Visualisierung |
Software MOVIKIT® Bundle | | FormFillSeal – Lizenz-Bundle für Form-Füll- und Verschließmaschinen (FFS), bestehend aus Softwarelizenzen für die applikative Umsetzung von typischen horizontalen oder vertikalen Schlauchbeutelmaschinen. Hauptbestandteile des MOVIKIT® Bundle sind Lizenzen für das Programmiertemplate MOVIKIT® AutomationFramework, Web-Visualisierung, OPC UA-Datenserver, Kurvenscheibenfunktionalität, Unterstützung von Feldbus-Master und weitere maschinentypische Funktionen (Wickeln, Schneiden und Siegeln) |
Versorgungsmodul MOVIDRIVE® MDP | | MOVIDRIVE® modular, 10 kW mit Bremswiderstand und Netzfilter |
Schaltnetzteil MOVIDRIVE® MDS | | DC 24 V mit AC- und DC-Versorgung, 0,54 kW Nennleistung |
Doppelachsmodul MOVIDRIVE® MDD | | MOVIDRIVE® modular, Doppelachsmodul, Regler für 2 Servoachsen, mit je 4 A Nennstrom |
Servomotor CMP50M | | 2,4 Nm Stillstandsmoment, Einkabeltechnik und DDI-Geber |
Präszisionsplanetengetriebe PxG® | | einstufig mit i = 10, inkl. Adapter und Anbau |
Motorkabel MOVI-C® DDI | | 7 m, hochflexibles Hybridkabel, Einkabeltechnik |
Buskoppler MOVI-PLC® I/O | | EtherCAT®-Koppler inkl. Endklemme vorkonfiguriert mit:
|
Bei einem Sammelpacker in Sideloader- oder Toploader-Ausführung müssen unterschiedlichste Produktformate mit geringstem Zeit- und Arbeitsaufwand verarbeitet werden. Das erfordert eine Automatisierung mit höchst flexibler Programmausführung – ideale Einsatzbedingung für unseren Automatisierungsbaukasten MOVI-C®.
Hierzu stehen im StarterSET CasePacker „progressive“ (646) zum Beispiel Funktionen wie die elektronische Kurvenscheibe für synchronisierte Achsbewegungen und für positionsabhängige Ventilansteuerungen in Echtzeit zur Verfügung. Das StarterSET CasePacker Robotics „progressive“ (656) ist mit der zusätzlich integrierten Robotorfunktionalität ideal auf die Toploader-Version abgestimmt.
Das Lizenz-Bundle für Sammelpacker mit Roboterkinematik (CP-TL) zur applikativen Umsetzung von typischen Sammelpackern in Toploader-Ausführung mit Kinematik. Programmiertemplate MOVIKIT® AutomationFramework, Web-Visualisierung, OPC UA-Datenserver, Kurvenscheiben, Roboterkinematik, maschinentypische Funktionen (Produkttracking, Beleimen und Ansteuerung von Nocken).
Für nicht stau- und stapelfähige Produkte werden in der Sekundärverpackung Sammelpacker in Toploader-Ausführung eingesetzt. Automatisiert werden die vorbereiteten Kartons und Trays aufgezogen und geleimt. Eine oder mehrere Kinematiken setzen die Produkte von oben in die Kartonage, welche anschließend verschlossen und abtransportiert wird. Die Sideloader-Ausführung ohne Roboterkinematik synchronisert kurvenbasiert die Produkte mit dem Karton. Abziehen, Beleimen, Formen, Befüllen und Verschließen – der modulare Aufbau eines Sammelpackers vom Typ Toploader oder Typ Sideloader läßt sich mit dem hierzu passenden StarterSET, mit den abgestimmten Softwaremodulen MOVIKIT® aus dem Automatisierungsbaukasten MOVI-C®, dank einfacher Parametrierung in kurzer Zeit beschreiben und realisieren.
Das StarterSET ist die Basisgrundausstattung, individuell auf die Maschinengrundanforderung erweiterbar, flexibel, modular und unabhängig.
StarterSET | 646 | |
Typ | Case Packer (Sideloader) | |
Leistung | progressive, empfohlen für 12 interpolierte Achsen | |
Steuerung MOVI-C® CONTROLLER | | Typ UHX65A (2-Kerne-CPU) mit MOVIRUN® flexible, Laufzeit auf SD-Karte, EtherCAT®-Master und PROFINET |
Visualisierung HMI WOP | | 10 Zoll HMI Web Operator Panel, kapazitiver Touch, Web-Visualisierung |
Software MOVIKIT® Bundle | | CasePacker – Lizenz-Bundle für kurvenbasierte Aufrichter und Sammelpacker (CP-SL) zur applikativen Umsetzung von typischen Schachtelaufrichtern und Sammelpackern in Sideloader-Ausführung. Programmiertemplate MOVIKIT® AutomationFramework, Web-Visualisierung, OPC UA-Datenserver, Kurvenscheiben, maschinentypische Funktionen (Schneiden, Beleimen und Ansteuerung von Nocken) |
Versorgungsmodul MOVIDRIVE® MDP | | MOVIDRIVE® modular, 10 kW mit Bremswiderstand und Netzfilter |
Schaltnetzteil MOVIDRIVE® MDS | | DC 24 V mit AC- und DC-Versorgung, 0,54 kW Nennleistung |
Doppelachsmodul MOVIDRIVE® MDD | | MOVIDRIVE® modular, Doppelachsmodul, Regler für 2 Servoachsen, mit je 4 A Nennstrom |
Servomotor CMP50M | | 2,4 Nm Stillstandsmoment, Einkabeltechnik und DDI-Geber |
Präszisionsplanetengetriebe PxG® | | einstufig mit i = 10, inkl. Adapter und Anbau |
Motorkabel MOVI-C® DDI | | 7 m, hochflexibles Hybridkabel, Einkabeltechnik |
Buskoppler MOVI-PLC® I/O | | EtherCAT®-Koppler inkl. Endklemme vorkonfiguriert mit:
|
Das StarterSET ist die Basisgrundausstattung, individuell auf die Maschinengrundanforderung erweiterbar, flexibel, modular und unabhängig.
StarterSET | 656 | |
Typ | Case Packer Robotics (Toploader) | |
Leistung | progressive, empfohlen für 16 interpolierte Achsen | |
Steuerung MOVI-C® CONTROLLER | | Typ UHX65A (4-Kerne-CPU) mit MOVIRUN® flexible, Laufzeit auf SD-Karte, EtherCAT®-Master und PROFINET |
Visualisierung HMI WOP | | 15 Zoll HMI Web Operator Panel, kapazitiver Touch, Web-Visualisierung |
Software MOVIKIT® Bundle | | CasePacker Robotics – Lizenz-Bundle für Sammelpacker mit Roboterkinematik (CP-TL) zur applikativen Umsetzung von typischen Sammelpackern in Toploader-Ausführung mit Kinematik. Programmiertemplate MOVIKIT® AutomationFramework, Web-Visualisierung, OPC UA-Datenserver, Kurvenscheiben, Roboterkinematik, maschinentypische Funktionen (Produkttracking, Beleimen und Ansteuerung von Nocken) |
Versorgungsmodul MOVIDRIVE® MDP | | MOVIDRIVE® modular, 10 kW mit Bremswiderstand und Netzfilter |
Schaltnetzteil MOVIDRIVE® MDS | | DC 24 V mit AC- und DC-Versorgung, 0,54 kW Nennleistung |
Doppelachsmodul MOVIDRIVE® MDD | | MOVIDRIVE® modular, Doppelachsmodul, Regler für 2 Servoachsen, mit je 4 A Nennstrom |
Servomotor CMP50M | | 2,4 Nm Stillstandsmoment, Einkabeltechnik und DDI-Geber |
Präszisionsplanetengetriebe PxG® | | einstufig mit i = 10, inkl. Adapter und Anbau |
Motorkabel MOVI-C® DDI | | 7 m, hochflexibles Hybridkabel, Einkabeltechnik |
Buskoppler MOVI-PLC® I/O | | EtherCAT®-Koppler inkl. Endklemme vorkonfiguriert mit:
|
Der Palettierer oder Palettierroboter ist ein System der Prozessautomatisierung, um automatisch Packstücke auf Ladungsträgern zusammenzufassen. Es gibt grundsätzlich vier verschiedene Arten von Palettierern: Knickarmroboter, Lagenpalettierer, Linearroboter und Portalpalettierer. Packgröße, Packgewicht und besonders der Arbeitsraum sind dabei entscheidend für die Maschinenfunktionen und Bewegungen.
Hier bietet unser StarterSET End-of-Line immer die richtige Lösung. Für Portal- und Linearroboter, mit und ohne Zweiachsenkinematik ist das StarterSET End-of-Line „advanced“ (664) die perfekte Wahl und für komplexe Knickarmroboter oder Kinematiken mit vier Achsen bekommt man mit dem StarterSET End-of-Line Robotics „progressive“ (676) das perfekte Grundpaket.
Das Lizenz-Bundle für Palettierroboter (EoL ROB) zur applikativen Umsetzung von typischen Palettierrobotern mit Vierachskinematik, Programmiertemplate MOVIKIT® AutomationFramework, Web-Visualisierung, OPC UA-Datenserver, Kurvenscheiben, Roboterkinematik, maschinentypische Funktionen (Produkttracking, Lagenerkennung, Kollisionserkennung).
Die hohe Flexibilität und Modularität vom StarterSET ermöglichen es Ihnen, jede Automationsaufgabe in der Be- und Entpalettierung schnell zu realisieren. Die umfangreichen und auf Palettierer abgestimmten Funktionalitäten, in dem im StarterSET enthaltenen MOVIKIT® Bundle EndOfLine und EndOfLine Robotics, garantieren neben Schnelligkeit und Zuverlässigkeit eine vielfältige Softwarelösung und eine perfekte Steuerung der Roboterachsen für beste Gebindeschonung und Stapelqualität.
Das StarterSET ist die Basisgrundausstattung, individuell auf die Maschinengrundanforderung erweiterbar, flexibel, modular und unabhängig.
StarterSET | 664 | |
Typ | End-of-Line | |
Leistung | advanced, empfohlen für 6 interpolierte Achsen | |
Steuerung MOVI-C® CONTROLLER | | Typ UHX45A mit MOVIRUN® flexible, Laufzeit auf SD-Karte, EtherCAT®-Master und PROFINET |
Visualisierung HMI WOP | | 10 Zoll HMI Web Operator Panel, kapazitiver Touch, Web-Visualisierung |
Software MOVIKIT® Bundle | | EndOfLine – Lizenz-Bundle für Palettierer und XY-Portalroboter (EoL) zur applikativen Umsetzung von typischen Palettierern und Portalen mit 2D-Kinematik. Programmiertemplate MOVIKIT® AutomationFramework, Web-Visualisierung, OPC UA-Datenserver, Kurvenscheiben, 2D-Roboterkinematik, maschinentypische Funktionen (Gantry und Wickeln) |
Versorgungsmodul MOVIDRIVE® MDP | | MOVIDRIVE® modular, 25 kW mit Bremswiderstand und Netzfilter |
Schaltnetzteil MOVIDRIVE® MDS | | DC 24 V mit AC- und DC-Versorgung, 0,54 kW Nennleistung |
Doppelachsmodul MOVIDRIVE® MDD | | MOVIDRIVE® modular, Doppelachsmodul, Regler für 2 Servoachsen, mit je 4 A Nennstrom |
Servomotor CMP50M | | 4,9 Nm Stillstandsmoment, Einkabeltechnik, Bremse und DDI-Geber |
Präszisionsplanetengetriebe PxG® | | einstufig mit i = 10, inkl. Adapter und Anbau |
Motorkabel MOVI-C® DDI | | 10 m, hochflexibles Hybridkabel, Einkabeltechnik |
Buskoppler MOVI-PLC® I/O | | EtherCAT®-Koppler inkl. Endklemme vorkonfiguriert mit:
|
Das StarterSET ist die Basisgrundausstattung, individuell auf die Maschinengrundanforderung erweiterbar, flexibel, modular und unabhängig.
StarterSET | 676 | |
Typ | End-of-Line Robotics | |
Leistung | progressive, empfohlen für 16 interpolierte Achsen | |
Steuerung MOVI-C® CONTROLLER | | Typ UHX65A (4-Kerne-CPU) mit MOVIRUN® flexible, Laufzeit auf SD-Karte, EtherCAT®-Master und PROFINET |
Visualisierung HMI WOP | | 15 Zoll HMI Web Operator Panel, kapazitiver Touch, Web-Visualisierung |
Visualisierung HMI Handheld DOP | | 7 Zoll mobiles Handbediengerät für Roboterbedienung |
Software MOVIKIT® Bundle | | EndOfLine Robotics – Lizenz-Bundle für Palettierroboter (EoL ROB) zur applikativen Umsetzung von typischen Palettierrobotern mit Vierachskinematik. Programmiertemplate MOVIKIT® AutomationFramework, Web-Visualisierung, OPC UA-Datenserver, Kurvenscheiben, Roboterkinematik, maschinentypische Funktionen (Produkttracking, Lagenerkennung, Kollisionserkennung) |
Versorgungsmodul MOVIDRIVE® MDP | | MOVIDRIVE® modular, 25 kW mit Bremswiderstand und Netzfilter |
Schaltnetzteil MOVIDRIVE® MDS | | DC 24 V mit AC- und DC-Versorgung, 0,54 kW Nennleistung |
Doppelachsmodul MOVIDRIVE® MDD | | MOVIDRIVE® modular, Doppelachsmodul, Regler für 2 Servoachsen, mit je 4 A Nennstrom |
Servomotor CMP50M | | 4,9 Nm Stillstandsmoment, Einkabeltechnik, Bremse und DDI-Geber |
Präszisionsplanetengetriebe PxG® | | einstufig mit i = 10, inkl. Adapter und Anbau |
Motorkabel MOVI-C® DDI | | 10 m, hochflexibles Hybridkabel, Einkabeltechnik |
Buskoppler MOVI-PLC® I/O | | EtherCAT®-Koppler inkl. Endklemme vorkonfiguriert mit:
|
Für das Abfüllen von Joghurt, Pudding und Getränken in Becher, Eimer oder Gläser kommen horizontale Füll- und Verschließmaschinen zum Einsatz. Die zugeführten Behältnisse werden vereinzelt, sterilisiert, befüllt, versiegelt, verschlossen, geprüft und schließlich ausgefördert. Die Arbeitsschritte sind automatisiert und müssen sehr genau aufeinander synchronisiert sein, um einen hohen Durchsatz zu gewährleisten.
Automatisierung mit unseren Hard- und Softwarelösungen ermöglicht die Umsetzung solcher Maschinentypen auch nach höchsten hygienischen Anforderungen. Das umfangreiche Lösungsangebot bietet Herstellern von Füll- und Verschließmaschinen das geeignete Produkt, um gemäß ihrer Anforderungen und Erwartungen sauber zu verpacken. Je nach Ausführung und Anforderung zur Reinigung der Maschine und des individuellen Maschinendesigns kommen verschiedenste Antriebs- und Automatisierungsprodukte zum Einsatz. Entsprechend werden beim StarterSET für horizontale Füll- und Verschließmaschinen zwei Ausführungen als Grundpaket angeboten.
Das StarterSET Horizontal Fill and Seal „progressive“ – Hygienic (637) empfiehlt sich für Maschinen, bei denen die Antriebe in Kontakt mit Lebensmitteln kommen können. Hier kommen die CM2H..-Servogetriebemotoren aus Edelstahl zum Einsatz. Das StarterSET Horizontal Fill and Seal „progressive“ (636) enthält die im nicht lebensmittelnahen Bereich einsetzbaren Servogetriebemotoren der Baureihe CM3C.. in Standardausführung (Schutzart IP65).
Das Lizenz-Bundle für Form-, Füll- und Verschließmaschinen (FFS), setzt sich aus Softwarelizenzen zur applikativen Umsetzung von typischen horizontalen oder vertikalen Schlauchbeutelmaschinen zusammen. Es umfasst das Programmiertemplate MOVIKIT® AutomationFramework, Web-Visualisierung, OPC UA-Datenserver, Kurvenscheiben, Unterstützung von Feldbus-Master und weitere maschinentypische Funktionen (Wickeln, Schneiden und Siegeln).
Gezielt für diesen Maschinentyp wurden auch spezielle Softwarefunktionen entwickelt. In beiden StarterSET-Ausführungen ist das prämierte Softwaremodul MOVIKIT® AntiSlosh enthalten. Dieses Modul reduziert das Schwappverhalten erheblich, indem es das Fahrprofil entsprechend verändert. So verkürzt sich die Beruhigungszeit von bewegten Flüssigkeiten. Diese Schwingungsreduzierende Bewegungsberechnung ist ein Kernelement des MOVIKIT®Bundle FillSeal.
Das StarterSET ist die Basisgrundausstattung, individuell auf die Maschinengrundanforderung erweiterbar, flexibel, modular und unabhängig.
StarterSET | 636 | |
Typ | Fill and Seal | |
Leistung | progressive, empfohlen für 16 interpolierte Achsen | |
Steuerung MOVI-C® CONTROLLER | | Typ UHX65A (4-Kerne-CPU) mit MOVIRUN® flexible, Laufzeit auf SD-Karte, EtherCAT®-Master und PROFINET |
Visualisierung HMI WOP | | 15 Zoll HMI Web Operator Panel, kapazitiver Touch, Web-Visualisierung |
Software MOVIKIT® Bundle | | FillSeal – Lizenz Bundle für Füll- und Verschließmaschinen (FS) zur applikativen Umsetzung von typischen horizontalen Abfüll- und Verschließmaschinen für Flüssigkeiten. Hauptbestandteile des MOVIKIT® Bundle sind Lizenzen für das Programmiertemplate MOVIKIT® AutomationFramework, Web-Visualisierung, OPC UA-Datenserver, Kurvenscheibenfunktionalität, schwingungsfreie Bewegungsprofile, Unterstützung von Feldbus-Master und weitere maschinentypische Funktionen (Wickeln, Schneiden und Siegeln) |
Versorgungsmodul MOVIDRIVE® MDP | | MOVIDRIVE® modular, 25 kW mit Bremswiderstand und Netzfilter |
Schaltnetzteil MOVIDRIVE® MDS | | DC 24 V mit AC- und DC-Versorgung, 0,54 kW Nennleistung |
Doppelachsmodul MOVIDRIVE® MDD | | MOVIDRIVE® modular, Doppelachsmodul, Regler für 2 Servoachsen, mit je 4 A Nennstrom |
Servomotor CM3C63S | | CM3C..-Servomotor, 2,7 Nm Stillstandsmoment, Einkabeltechnik, DDI-Geber |
Präszisionsplanetengetriebe PxG® | | einstufig mit i = 10, inkl. Adapter und Anbau |
Motorkabel MOVI-C® DDI | | 10 m, hochflexibles Hybridkabel, Einkabeltechnik |
Buskoppler MOVI-PLC® I/O | | EtherCAT®-Koppler inkl. Endklemme vorkonfiguriert mit:
|
Das StarterSET ist die Basisgrundausstattung, individuell auf die Maschinengrundanforderung erweiterbar, flexibel, modular und unabhängig.
StarterSET | 637 | |
Typ | Fill and Seal Hygienic | |
Leistung | progressive, empfohlen für 16 interpolierte Achsen | |
Steuerung MOVI-C® CONTROLLER | | UHX65 progressive (4-Kerne-CPU) mit MOVIRUN® flexible, Laufzeit auf SD-Karte, EtherCAT®-Master und PROFINET |
Visualisierung HMI WOP | | 15 Zoll HMI Web Operator Panel, kapazitiver Touch, Web-Visualisierung |
Software MOVIKIT® Bundle | | FillSeal – Lizenz Bundle für Füll- und Verschließmaschinen (FS) zur applikativen Umsetzung von typischen horizontalen Abfüll- und Verschließmaschinen für Flüssigkeiten. Hauptbestandteile des MOVIKIT® Bundle sind Lizenzen für das Programmiertemplate MOVIKIT® AutomationFramework, Web-Visualisierung, OPC UA-Datenserver, Kurvenscheibenfunktionalität, schwingungsfreie Bewegungsprofile, Unterstützung von Feldbus-Master und weitere maschinentypische Funktionen (Wickeln, Schneiden und Siegeln) |
Versorgungsmodul MOVIDRIVE® MDP | | MOVIDRIVE® modular, 25 kW mit Bremswiderstand und Netzfilter |
Schaltnetzteil MOVIDRIVE® MDS | | DC 24 V mit AC- und DC-Versorgung, 0,54 kW Nennleistung |
Doppelachsmodul MOVIDRIVE® MDD | | MOVIDRIVE® modular, Doppelachsmodul, Regler für 2 Servoachsen, mit je 4 A Nennstrom |
Servomotor CM2H62M | | CM2H..-Edelstahl-Servomotor (hygienisch), 3,1 Nm Stillstandsmoment, Absolutwertgeber, 2 m |
Präszisionsplanetengetriebe PSH.. | | Edelstahlgetriebe (hygienisch) einstufig mit i = 10, angebaut |
Motorkabel MOVI-C® DDI | | 10 m, hochflexibles Hybridkabel, Zweikabeltechnik |
Buskoppler MOVI-PLC® I/O | | EtherCAT®-Koppler inkl. Endklemme vorkonfiguriert mit:
|
