Eine Welle für doppelte Lebensdauer

25.01.2018

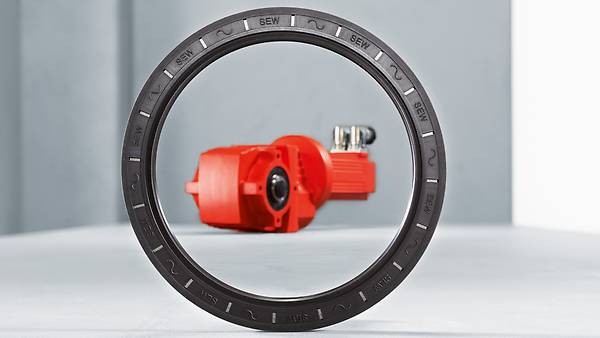

Gemeinsam mit Freudenberg Sealing Technologies GmbH & Co. KG entwickelte SEW-EURODRIVE GmbH & Co. KG das neue Dichtsystem „Premium Sine Seal“, bei dem die Schmierung im Dichtspalt optimiert, Reibung und Verschleiß reduziert sowie die Dichtsicherheit erhöht wurde.

Wellendichtingen
Motorseitige Getriebedichtung der nächsten Generation
Motorseitige Getriebedichtung der nächsten Generation

Antriebe in Industrieanwendungen werden immer öfter rund um die Uhr mit hoher Dynamik in wechselnden Drehrichtungen betrieben, häufig bis zu 8.000 Betriebsstunden pro Jahr. Unter diesen Belastungen kann die Dichtung – in Bezug auf die Lebensdauer – oft das begrenzende Glied in einem Getriebemotor sein.

Das Funktionsprinzip des Premium Sine Seal basiert, wie auch bei einem klassischen Radialwellendichtring (RWDR), auf einer berührenden Elastomerdichtlippe. Anders als der klassische RWDR ist der Kontakt beim Premium Sine Seal jedoch nicht mehr geradlinig, sondern folgt einer sinusförmigen Welle.

Die im Dichtspalt entstehende Wärme wird somit auf eine größere Oberfläche übertragen, was zur Folge hat, dass das Elastomer thermisch deutlich weniger beansprucht wird und somit langsamer altert! Basierend auf den äußerst positiven Erfahrungen mit dem Kombidichtsystem von SEW-EURODRIVE für die abtreibende Getriebewelle wurde der sinusförmige Teil der Kombidichtung für die motorseitige Getriebeabdichtung weiterentwickelt. Im Gegensatz zur abtreibenden Getriebewelle können auf der Motorseite die radialen Verlagerungen der Wellen vernachlässigt werden. Insofern kommt die neue motorseitige Premium Sine Seal Dichtung ohne RWDR-Feder und ohne zusätzlichen „klassischen“ RWDR-Teil aus, wie es bei dem Kombidichtsystem am Abtrieb der Fall ist.

Der sinusförmige Verlauf der Dichtlippe fördert aktiv den Schmierstoffaustausch im Dichtkontakt, eventuell vorhandene Schmutzpartikel werden aus dem Dichtkontakt heraus-„gepumpt“, was den Verschleiß zusätzlich reduziert. Zahlreiche Tests bei SEW-EURODRIVE mit dem Premium Sine Seal Dichtsystem bei höchster Dynamik (über alle getesteten Getriebe insgesamt mehrere 100.000 Stunden) zeigen deutliche Vorteile im Vergleich zu marktüblichen Dichtsystemen. Die Versuche ergaben, dass der Verschleiß der Dichtlippe im Schnitt um 50 % reduziert wird. Ein Welleneinlauf konnte mit dem neuen Dichtsystem vollständig eliminiert werden!

Die Ergebnisse belegen, dass bei dem Premium Sine Seal Dichtsystem von einer Erhöhung der Lebensdauererwartung um mehr als Faktor 2 gegenüber marktüblichen Systemen ausgegangen werden kann. Das neue Premium Sine Seal Dichtsystem steht in einem ersten Schritt für synchrone Servogetriebemotoren der Baureihe CMP.. sowie für die mechatronischen Antriebssysteme MOVIGEAR® in Kombination mit einer Auswahl an synthetischen Schmierstoffen zur Verfügung. In einem zweiten Schritt wird das Premium Sine Seal Dichtsystem auch für Asynchronmotoren verfügbar sein, ebenso wie weitere kompatible Schmierstoffe.
