Standard-Umrichter MOVITRAC® LTP-B in IP20

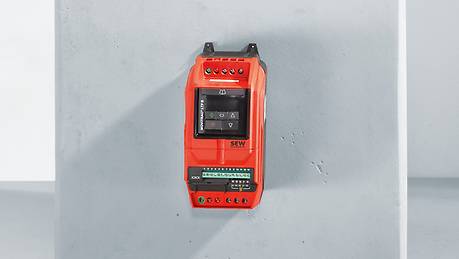

Er passt in jeden Schaltschrank und läuft sofort – der Frequenzumrichter MOVITRAC® LTP-B mit IP20-Gehäuse. Kompaktes Design und vereinfachte Handhabung ermöglicht Ihnen flexible Einsatzmöglichkeiten und eine schnelle Inbetriebnahme.

Frequenzumrichter, die es Ihnen einfach machen!

Frequenzumrichter MOVITRAC® LTP B
Standard-Umrichter MOVITRAC® LTP-B in IP20
Standard-Umrichter MOVITRAC® LTP-B in IP20

Anschließen, Motor auswählen, automatisch einmessen und Ihre Applikation läuft und läuft und läuft. Konzipiert und entwickelt für die Drehzahlsteuerung von Synchron- und Asynchronmotoren stehen Ihnen die MOVITRAC® LTP-B mit IP20-Gehäuse bis zu 15 kW Leistung zur Verfügung. Damit Sie Ihre Aufgaben in Förderanwendungen, Hubwerken, Gebläsen und Pumpen besonders wirtschaftlich und energieeffizient realisieren – auch geberlos.

Warum kompliziert, wenn es auch einfach geht? Das haben wir uns auch beim Funktionsumfang und der Bedienung unserer Baureihe MOVITRAC® LTP-B gedacht. Das Ergebnis: kompakte Funktionalität und ein integriertes Bedienteil, das Ihnen die Handhabung vereinfacht. Reduzieren Sie Ihre Energiekosten, nicht Ihre Leistung! Dank Energiesparfunktion im Teillastbereich und bei Stillstand.

Und dank Sicherheitsfunktion STO (Sicher abgeschaltetes Moment / Safe Torque Off) sind diese Frequenzumrichter nicht nur sicher und kompakt, sondern auch wirtschaftlich und effizient.

Sollten Sie aber auch Frequenzumrichter zur Wandmontage benötigen: einfach die Ausführung in hoher Schutzart auswählen – mit Leistungen bis zu 160 kW.

Konfigurieren Sie Ihr individuelles Produkt

  • Detailinformationen zu Ihrem individuellen Produkt
  • Dokumentation und CAD-Modelle zu Ihrer Konfiguration
  • Direkte Möglichkeit zur Angebotsanfrage oder Bestellung
Jetzt Produkt konfigurieren

Ihre Vorteile

  • Einfache Bedienung

    dank integriertem Bedienteil und 7-Segment-Anzeige.
  • Weltweiter Einsatz

    da Geräteausführungen für alle gängigen Netze zur Verfügung stehen: 1-phasig / 220 V bis 3-phasig / 600 V.
  • Flexibler Motoreinsatz

    dank moderner Regelverfahrendank geberlosen Regelverfahren für Asynchron- und Sychronmotoren, geberlos oder mit HTL/TTL-Geber.
  • Wirtschaftliche Investition

    denn in den 230 V und 400 V Geräten ist der EMV-Filter standardmäßig integriert.
  • Integrierte Sicherheit

    ist durch die Sicherheitsfunktion STO (Sicher abgeschaltetes Moment / Safe Torque Off) mit an Bord.

Eigenschaften und Optionen

  • Betrieb von Asynchron- und Synchronmotoren
  • Bedienteil für die einfache Inbetriebnahme
  • EMV-Filter integriert für 230 V und 400 V
  • Sicherheitsfunktion „Sicherer Halt“ (STO) gemäß EN ISO 13849-1 PL d
  • PID-Regler integriert, Energiesparfunktion
  • Überlastfähigkeit: bis zu 175 %
  • Motor-Regelverfahren: U/f, VFC, VFC-torque
  • Leistungsbereich:
    • MC LTP-B in IP66 (NEMA 4X): 0,75 – 11 kW
    • MC LTP-B in IP20 (NEMA 1): 0,75 – 15 kW
    • MC LTP-B in IP55 (NEMA 12K): 11 – 160 kW
  • Netzspannungen:
    • 1 x 230 V, 3 x 230 V
    • 3 x 400 V
    • 3 x 575 V
  • Schnittstellen (I/O):
    • Digital-I/O: max. 5 DI + 2 DO
    • Analog-I/O: max. 2 AI + 2 AO
  • Relaiskontakte: 2
  • Feldbusanbindungen
  • Direktanschluss: SBus, CANopen, Modbus RTU
  • Optionskarte: PROFINET, PROFIBUS DP, EtherCAT, EtherNet/IPTM, Modbus TCP, DeviceNetTM, BACnet
  • Gateway: SEW DFx (bis zu 8 Umrichter)
Tabelle schließen

MOVITRAC® LTP-B in IP20
Optionen
LT BG-C Integriertes Bedienteil für einfache Bedienung
LT BP-C Parametermodul zur Datenübertragung/Datensicherung
USB11A Schnittstellenumsetzer
DFx../UOH.. Feldbusanbindung über SEW-EURODRIVE-Gateway
BW Bremswiderstand
ND.. Netzdrossel
HD.. Ausgangsdrossel
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Technische Daten

Anschluss-Spannung VAC: 1x 220 – 240

Netzfrequenz Hz: 50 – 60 ± 5 %

Tabelle schließen
MOVITRAC® LTP-B Typ Leistungsbereich
kW
Ausgangs-Nennstrom
A
Baugröße Abmessungen
B x H x T mm
0008-2B1-4-00 0.75 4.3 2 110 x 200 x 185
0015-2B1-4-00 1.5 7
0022-2B1-4-00 2.2 10.5
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Anschluss-Spannung VAC: 3x 220 – 240

Netzfrequenz Hz: 50 – 60 ± 5 %

Tabelle schließen
MOVITRAC® LTP-B Typ Leistungsbereich
kW
Ausgangs-Nennstrom
A
Baugröße Abmessungen
B x H x T mm
0008-2A3-4-00 0.75 4.3 2 110 x 200 x 185
0015-2A3-4-00 1.5 7
0022-2A3-4-00 2.2 10.5
0030-2A3-4-00 3 14 3 132 x 261 x 205
0040-2A3-4-00 4 18
0055-2A3-4-00 5.5 24
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Anschluss-Spannung VAC: 3x 380 – 480

Netzfrequenz Hz: 50 – 60 ± 5 %

Tabelle schließen
MOVITRAC® LTP-B Typ Leistungsbereich
kW
Ausgangs-Nennstrom
A
Baugröße Abmessungen
B x H x T mm
0008-5A3-1-00 0.75 2.2 2 110 x 200 x 185
0015-5A3-4-00 1.5 4.1
0022-5A3-4-00 2.2 5.8
0040-5A3-4-00 4 9.5
0055-5A3-4-00 5.5 14 3 132 x 261 x 205
0075-5A3-4-00 7.5 18
0110-5A3-4-00 11.0 24
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Anschluss-Spannung VAC: 3x 500 – 600

Netzfrequenz Hz: 50 – 60 ± 5 %

Tabelle schließen
MOVITRAC® LTP-B Typ Leistungsbereich
kW
Ausgangs-Nennstrom
A
Baugröße Abmessungen
B x H x T mm
0008-603-4-00 0.75 2.1 2
110 x 200 x 185
0015-603-4-00 1.5 3.1
0022-603-4-00 2.2 4.1
0040-603-4-00 4.0 6.5
0055-603-4-00 5.5 9.0
0075-603-4-00 7.5 12.0 3 132 x 261 x 205
0110-603-4-00 11.0 17.0
0150-603-4-00 15.0 22.0
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Energieeffizienz

Der angepasste Funktionsumfang der MOVITRAC® LTP-B sorgt auch in einfachen Anwendungen für optimale Energieeffizienz.

Energieeffizienz-Funktionen

Tabelle schließen
Prozessanpassung für stufenlose Regelung von Drehzahl und Drehmoment zur Anpassung an den tatsächlichen Bedarf
Energiesparfunktion für den Betrieb im Teillastbereich und die dynamische Anpassung des Motor-Wirkungsgrades
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt
effiDRIVE® Energiesparlösungen

effiDRIVE®-Energiesparlösungen

Neben den Produkten aus dem Energiesparbaukasten bieten unsere effiDRIVE®-Energiesparlösungen auch kompetente Energieberatung und einen modular aufgebauten, individualisierbaren Service. Informieren Sie sich!

Funktionale Sicherheit

Funktionale Sicherheit

Die Standard-Umrichter MOVITRAC® LTP-B verfügen über die Sicherheitsfunktion "Sicher abgeschaltetes Moment / Safe Torque Off" (STO) gemäß EN ISO 13849-1 PL d und EN 61508 (1-7) SIL 2.

safetyDRIVE ist unser Beitrag zu Ihrer Anlagen- und Maschinensicherheit. Denn neben der funktional sicheren Antriebstechnik bieten wir Ihnen auch verschiedene Safety-Dienstleistungen. Mit safetyDRIVE vermeiden Sie Arbeitsunfälle, gleichzeitig senken Sie Ihre Kosten in Sicherheitszonen und steigern die Produktivität.

Hier finden Sie mehr Informationen zu safetyDRIVE und der EG-Maschinenrichtlinie 2006/42/EG.

Einsatzgebiete

  • Förderanwendungen
  • Kräne und Hubwerke
  • Gebläse / Lüfter (HVAC)
  • Pumpen (HVAC)
  • Hochleistungssägen
