Standard-Umrichter MOVIFIT®-FC – Classic

Unser dezentraler Umrichter wird dort eingesetzt, wo die Anlagenphilosophie motornahe Umrichter-Elektronik beinhaltet. Ein breiter Funktionsumfang und ein Innovatives Gerätekonzept bieten viele Zeit- und Kostenvorteile bei Installation, Betrieb und Service.

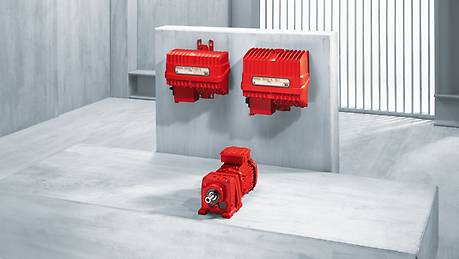

MOVIFIT®-FC für anspruchsvolle Förderaufgaben mit dezentralem Antriebskonzept

Standard-Umrichter MOVIFIT®-FC
Standard-Umrichter MOVIFIT®-FC
Standard-Umrichter MOVIFIT®-FC

Antreiben leicht gemacht! Unser dezentraler Standard-Umrichter MOVIFIT®-FC in der Ausführung als Funktionslevel Classic bietet ein breites Spektrum an Antriebsfunktionalität. Von einfacher Drehzahlregelung bis zum Betrieb von einfachen Hubachsen ist alles möglich. Umfangreiche Sicherheitsfunktionalitäten und der Betrieb an nahezu allen gängigen Feldbussystemen für den Einsatz in einem weiten Anwendungsfeld.

Sparen Sie Energie und betreiben Ihre Anlage effizient. Kombinieren Sie unseren MOVIFIT®-FC mit unseren energieeffizienten Motoren der Baureihe DRU..J (IE4-Motoren) und einer effizienten Bremsenansteuerung.

Für einfache Anwendungen benötigen Sie keine Inbetriebnahme. Einfache DIP-Schalter nehmen relevante Einstellungen vor und der Umrichter ist danach sofort einsatzbereit. Die Ansteuerung erfolgt mit standardisierten Prozessdatenprofilen über die SPS. Mit unserem "MOVIFIT®-Gateway-Configurator" erhalten Sie einfache Konfigurations- und Diagnosemöglichkeiten auch bei komplexeren Anwendungen.

Unser Standard-Umrichter MOVIFIT®-FC hat nicht nur innere Stärken. Die hohe Schutzart IP65 ist standard. Sein robustes Aluminium-Druckgussgehäuse ist aufgeteilt in Elektronikeinheit (EBOX) und Anschlusseinheit (ABOX). Ein großer Vorteil ist der Schließmechanismus mit nur einer Schraube und die automatische Gerätetauschfunktion. Dies ermöglicht eine schnelle Montage und im Servicefall einen reibungslosen Gerätetausch.

Sparen Sie auch Zeit und Kosten bei der Installation. Durch die integrierte T-Verteilung für Energie und Kommunikation, dem integrierten Wartungsschalter und digitale EA’s entfallen verschiedenste externe Zusatzkomponenten bei der Installation.

Die Ausführung HygienicPlus, für den Einsatz unter besonderen Umgebungsbedingungen, beispielsweise in Nassbereichen in der Getränkeindustrie ist ebenfalls serienmäßig erhältlich.

Erfahren Sie mehr auf dieser Seite über die Anschlussvarianten, Details über die Hygienic-Ausführung, die Sicherheitsfunktionen und den funktionellen Umfang unserer dazügehörigen Software (Funktionslevel).

Lassen Sie sich beraten!

  • Unsere Experten kennen Ihre Branche und Anforderungen.
  • Über unser weltweites Netzwerk sind wir jederzeit vor Ort für Sie da.
  • Wir haben das Wissen und die Werkzeuge, um Sie optimal zu beraten.

Ihre Vorteile

  • Umfangreiche Funktionalität

    über Drehzahlregelung bis zur Positionierung einfacher Hubachsen sowie die Verfügbarkeit aller gängigen Bussysteme.
  • Geringe Gesamtkosten

    durch die energieoptimierte Bremsansteuerung, den Betrieb von IE2 bis IE4-Motoren sowie die Einsparung von externen Komponenten.
  • Schnelle Anlagenverfügbarkeit

    aufgrund der steckbaren Anschlüsse, der Konfiguration über DIP-Schalter sowie einem Gesamtkonzept mit nur einer Schraube.
  • Bestätigte Sicherheit

    durch erfüllen zertifizierter Sicherheitsoptionen von sicherer Kommunikation über sicheres Abschalten bis hin zum sicheren Bewegen.
  • Geringe Komplexität

    durch volle Steckbarkeit und integrierte Zusatzfunktionen (Wartungsschalter etc.) für eine einfache Anlagenplanung.

Eigenschaften

  • Dezentraler Frequenzumrichter mit breitem Funktionsumfang
  • Konstante Drehzahlregelung, taktende Bewegungen, einfache Hubachsen
  • Integrierte T-Verteilung für Versorgungs- und Steuerspannung bis 6 mm2
  • Integriertes energieeffizientes Bremsenmanagement für vesrchiedene Bremsspannungen
  • Optional interner (integriert in ABOX) oder externer Bremswiderstand
  • Optionaler Wartungsschalter
  • Optionale Inkrementalgeber-Anbindung
  • Umfangreiche integrierte Kommunikations-Schnittstellen:
    • PROFIBUS® (optional PROFIsafe)
    • PROFINET® IO (optional PROFIsafe)
      • PROFINET® IO über SC RJ POF
    • DeviceNETTM
    • EtherNETTM/IP
    • Modbus/TCP
  • Umfangreiche Sicherheitsfunktionalität
  • Integrierte digitale Ein- und Ausgänge
  • Einfache und schnelle Inbetriebnahme über DIP-Schalter
  • Integrierter Parameterspeicher
  • Umfangreiche Diagnose über LEDs
  • Erweiterte Parametrierung und Diagnose über MOVITOOLS® MotionStudio oder Feldbus
  • Steckbare Schnittstellen für Energie, Motor (Leistung) und EAs
  • Robustes Aluminiumgehäuse
  • Schutzart IP65 (optional IP69K)
  • Zulassung: CE, UL und C-Tick

Technische Daten

  • Leistungsbereich von 0,37 kW bis 4 kW (in zwei Baugrößen)
    • Baugröße BG1: 0,37 kW bis 1,5 kW
    • Baugröße BG1: 2,2 kW bis 4.0 kW
  • Spannungsbereich 3 x 380 V bis 500 V / 50 Hz bis 60 Hz
  • 6 DI + 2 DI/O mit Funktionslevel Classic
  • 12 DI + 4 DI/O mit Funktionslevel Classic und Feldbus PROFINET®

Anschlussvarianten

Der Umrichter besteht aus einer Elektronikeinheit (EBOX) und der hier abgebildeten Anschlusseinheit (ABOX). Die Anschlussbox (ABOX) des MOVIFIT® stellt einen großen Stecker dar und ist komplett passiv. Durch den Schließmechanismus mit nur einer Schraube wird eine schnelle Montage und im Servicefall einen reibungslosen Gerätetausch gewährleistet. Sie ist in zwei Ausführungen erhältlich:

MOVIFIT® Standard Anschlussbox

Standard Anschlussbox (ABOX)

Alle anzuschließenden Kabel sind über Kabelverschraubungen in die ABOX geführt und werden dort auf Klemmen verdrahtet.

MOVIFIT® Hybrid Anschlussbox

Hybrid Anschlussbox (ABOX)

Die Hybrid Anschlussbox (ABOX) des MOVIFIT® bietet die Möglichkeit verschiedene Anschlüsse steckbar auszuführen. Die Kabel zur Leistungsversorgung sowie die Motorkabel sind über Kabelverschraubungen in die ABOX geführt und dort auf Klemmen verdrahtet. Für die digitalen Ein- und Ausgänge sind M12-Stecker vorgesehen. Das Bussystem kann über Stecker angeschlossen werden. Die Busstecker unterscheiden sich je nach verwendetem Feldbus.

Funktionslevel

Funktionslevel bezeichnet den funktionellen Umfang, der den MOVIFIT®-Geräten zugeordneten Software hinsichtlich:

  • Softwarefunktionalität
  • Verarbeitung der digitalen Ein- und Ausgänge
  • Lokale Anlagensteuerung
  • Inbetriebnahme, Bedienung und Diagnose

Funktionslevel "Classic"

Einfache und Standartisierte Funktionalitäten

  • "Easy-Mode": Einfache Inbetriebnahme über DIP-Schalter möglich
  • Standardisierte Antriebsfunktionalität
  • Ansteuerung als Feldbusgateway
  • Erweiterte Konfigurations- und Diagnosemöglichkeiten über Gateway-Configurator

Funktionale Sicherheit

Funktionale Sicherheit: safetyDRIVE

Sicher überwachen und reagieren! Von der sicheren Abschaltung (STO) bis hin zu drehzahlabhängigen Sicherheitsfunktionen (SDI, SLS). Unser Verteiler ist in unterschiedlichen sicherheitstechnischen Ausprägungen und Optionen auch im Zusammenspiel mit MOVIMOT® erhältlich.

Die Ansteuerung der Funktionen kann über sichere Klemmen als auch per PROFISAFE erfolgen. Im autarken Betrieb kann unsere Sicherheitsoption S12 eine lokale Auswertung, Verarbeitung und Abschaltung von sicherheitsgerichteten Signalen und Funktionen übernehmen. Eine übergeordnete Sicherheitssteuerung ist im autarken Betrieb nicht notwendig.

safetyDRIVE

ist unser Beitrag zu Ihrer Anlagen- und Maschinensicherheit. Denn neben der funktional sicheren Antriebstechnik bieten wir Ihnen auch verschiedene Safety-Dienstleistungen. Mit safetyDRIVE vermeiden Sie Arbeitsunfälle und können gleichzeitig Ihre Kosten in Sicherheitszonen senken und die Produktivität erhöhen.

Hier finden Sie mehr Informationen zu safetyDRIVE und der EG-Maschinenrichtlinie 2006/42/EG.

Sicherheitsfunktion im MOVIMOT®

Getriebemotor mit Umrichter MOVIMOT®

Integrierte Sicherheitstechnik in unserem Getriebemotor mit Umrichter MOVIMOT®

Sicherheitsfunktionen gemäß IEC 61800-5-2:

  • Sicheres Abschalten (STO)
  • Sicheres Stillsetzten SS1(a) und SS1 (c)
  • Sichere Bewegung (SDI, SLS)
  • Zulassung gemäß:
    • Kategorie 3 gemäß EN 954-1
    • Performance Level d gemäß EN ISO 13849-1
    • SIL 2 gemäß IEC 61800-5-2

MOVIFIT®-Sicherheitsoptionen S11 und S12

Tabelle schließen
MOVIFIT® Funktionale Sicherheit: MOVIFIT®-FC
Sicherheitsoption S11 S12
Im Detail Sicherheitsgerichtete Elektronikbaugruppe mit sicheren Ein- und Ausgängen Parametrierbare Optionskarte mit sicheren Ein- und Ausgängen
Schematische Darstellung MOVIFIT®-FC – Sicherheitsoption S11
größere Darstellung – klicken Sie hier (JPG)
MOVIFIT®-FC – Sicherheitsoption S12
größere Darstellung – klicken Sie hier (JPG)
Kommunikation PROFIsafe PROFIsafe
Sicherheitsfunktionen gemäßIEC 61800-5-2
  • Sicheres Abschalten (STO)
  • Sicheres Stillsetzen SS1(c)
  • Sicheres Abschalten (STO)
  • Sicheres Stillsetzen (SS1(a), SS1(c))
  • Sicheres Bewegen (SDI, SLS)
Sichere Ein- und Ausgänge
  • 2x 2-polige sichere Eingänge (F-DI)
  • 2x 2-polige sichere Ausgänge (F-DO)
  • 1 x 2-poliger sicherer Ausgang zur sicheren Stillsetzung des Antriebs (F-DO_STO)















Zwei Varianten:

S12A
  • 2x 2-polige sichere Eingänge F-DI (OSSD-fähig)
  • 2 Pulsausgänge
  • 1x 2-polige sichere Ausgänge F-DO
  • 1 x 2-poliger sicherer Ausgang zur sicheren Stillsetzung des Antriebs (STO)

S12B
  • 2x 4-polige sichere Eingänge F-DI (OSSD-fähig)
  • 2 Pulsausgänge
  • 1x 2-poliger sicherer Ausgang geräteintern (STO)
Betrieb Feldbus an PROFIsafe Feldbus an PROFIsafe und Autarker Betrieb
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Hygienic Design

MOVIFIT®-FC in Hygienic Design Ausführung

Mit unserer Ausführung HygienicPlus erfüllen Sie die hohen hygienischen Anforderungen in der Getränke- und Nahrungsmittelindustrie, sowie in der chemischen und pharmazeutischen Industrie. Erweitern Sie das bereits feldoptimierte Design des MOVIFIT®-FC und erhalten optimale Bedingungen für den Einsatz im Nassbereich.

  • Schutzart IP69K gemäß DIN 40050-9 (MOVIFIT®-Gehäuse geschlossen sowie alle Kabeldurchführungen nach der entsprechenden Schutzart abgedichtet)
  • Leicht zu reinigendes Gehäuse (Self-Draining-Design)
  • Oberflächenbeschichtung mit Antihafteigenschaft
  • Hohe Schlagfestigkeit der Oberfläche gegen mechanische Beschädigungen
  • Verträglichkeit mit Reinigungsmitteln mit folgenden Eigenschaften:
    • Alkalisch
    • Sauer
    • Desinfizierend
  • Unempfindlichkeit gegen Temperaturschwankungen
  • Kondensatbildung
  • Saugeffekt (Druckausgleich)

Energieeffizienz

Effiziente Regelverfahren für IE2- bis IE4-Motoren und energieoptimierte Bremsenansteuerung. Betreiben Sie Ihre Anlage effizient mit unserem Standard-Umrichter MOVIFIT®-FC. Und dies abgestuft und skalierbar je nach Endkundenanforderung.

Tabelle schließen
Wirkungsgradklassen IE1
Standard
Efficiency

IE2
High
Efficiency

IE3
Premium
Efficiency

IE4
Super
Premium
Efficiency
Line Start Permanent Magnet (LSPM) Motoren der Baureihe DR..   DRE 80MJ4 DRP 90MJ4 DRU 90LJ4
Drehstrommotoren Baureihe DR.. DRS 90M4 DRE 90L4 DRP 100M4
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Einsatzgebiete

Bei flexiblen feldorientierten Antriebslösungen mit MOVIFIT®-FC liegt der Fokus auf komplexen Förderapplikationen und einfachen Hubapplikationen in der Transport und Logistikindustrie, der Automobilindustrie sowie der Lebensmittel und Getränkeindustrie:

  • Dynamische Palettenförderer
  • Einfache Skidfördertechnik
  • Kleine und einfache Hubanwendungen
  • Drehtische
  • Eckumsetzer
  • Behälter und Kistentransport
  • Koffertransport
  • Stauförderer
  • Fahrachsen, Weichensteuerung, Absteckung bei Elektrohängebahnen
