MOVI-C® CONTROLLER im Schaltschrank

Sie verbinden mit Automation und Steuerungstechnik komplexe Prozesse und hohen Arbeitsaufwand während der Inbetriebnahme bzw. der laufenden Produktion? Muss nicht sein, es geht auf jeden Fall einfacher. Parametrieren statt programmieren – Motion-Control-Funktionalität und intelligente Steuerungstechnik ganz nach Ihren Anforderungen. Eine Lösung bei der einfach alles zusammen passt - Automatisierungstechnik, Software und Steuerungstechnik mit System und Ihnen gleichzeitig alle Freiheiten lässt.

Steuerungstechnik made by SEW-EURODRIVE: MOVI-C® CONTROLLER

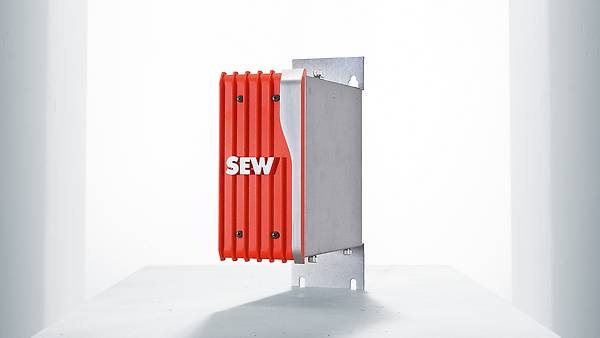

MOVI-C® CONTROLLER power
MOVI-C® CONTROLLER power
MOVI-C® CONTROLLER power

Ob als Motion-Control- oder Automatisierungssteuerung eingesetzt, MOVI-C® CONTROLLER sind ganz klassisch über Feldbus-Slave-Schnittstellen für die Feldbus­systeme PROFINET, PROFIBUS, EtherNet/IPTM oder Modbus TCP an die übergeordnete Steuerung einer Maschinen­zelle bzw. der Anlage angebunden. Und übernehmen dann die reibungslose Kommunikation mit den unterlagerten Geräten, wie z. B. MOVIDRIVE® Applikationsumrichtern und deren taktsynchronen Anbindung an die Bewegung / Applikation.

Die Leistungsklasse der MOVI-C® CONTROLLER richtet sich dabei nach der Anzahl der Umrichter sowie nach der Anzahl der für die Bewegung benötigten und zu projektierenden, taktsynchronen Achsen und Hilfsachsen. Vier Leistungsklassen für 32/32-, 16/16-, 8/8- oder 2/6- Achsen stehen zur Auswahl. Alle selbstverständlich kompakt gebaut, damit sie auch in kleine Maschinenschaltschränke passen.

Den entscheidenden Mehrwert zur Reduzierung der Komplexität bietet aber die integrierte Software der MOVI-C® CONTROLLER: Parametrieren statt programmieren. Für Sie als Anwender bedeutet diese Software mehr Spielraum für die Parametrierung und weniger Programmie­aufwand. Dafür sorgt die Software-Plattform MOVIRUN®, die zusammen mit dem Softwaremodul MOVIKIT® und seinen standardisierten Modulen die Komplexität aus den Prozessen nehmen und Zeit und Kosten sparen.

Die einfache zentrale Datenhaltung und die Auto-Reload-Funktion für den Austausch sind weitere Pluspunkte unserer Steuerungstechnik, so halten Sie die Zuverlässigkeit und Verfügbarkeit der Automatisierungstechnik in Ihrer Fertigung auf einem konstant sehr hohen Niveau.

Komplexität senken

Mit dem MOVI-C® CONTROLLER wird mehr Spielraum in der Parametrierung möglich und weniger Programmieraufwand nötig. Das ist Dank bereits standardisierter MOVIKIT®-Module und der Softwareplattform MOVIRUN® möglich, senkt Kosten und reduziert die Komplexität. Die Steuerungstechnik ist zum in den vier Leistungsklassen power, progressive, advanced und standard erhältlich. Profitieren Sie von der einfachen Datenhaltung und der Auto-Reload-Funktion für den Austausch. MOVI-C® CONTROLLER sind unter allen marktüblichen Steuerungssystemen anbindbar.

Freiheiten erhalten

Mit unserer Steuerungstechnik und Software bieten wir Ihnen aber auch die Freiheit selber die Programmierung zu schreiben. Sie wollen für Ihre Anwendung lieber selber spezielle Programme, z. B. für SPS-Funktionen oder bestimmte Regelungen schreiben, weil Sie sich hierüber von Ihrem Wettbewerb stärker differenzieren? Dann bietet Ihnen unsere Software-Plattform hier die entsprechenden Optionen.

MOVI-C® = 100 % Automatisierung aus einer Hand

  • von einem Automatisierungsspezialisten
  • von der Planung über Inbetriebnahme, Betrieb und Diagnose bis zum Service
  • von der Software und Steuerung über die Umrichter bis zur Antriebstechnik

Ihre Vorteile

  • Zeit und Kosten sparen

    durch verringerten Programmieraufwand und mehr Spielraum in der Parametrierung
  • Komplexität reduzieren

    dank vorgefertigter und standardisierter Softwaremodule für verschiedene Applikationen
  • bis zu 32 interpolierte Achsen regeln

    denn auch anspruchsvolle Bewegungskinematiken lassen sich schnell und einfach parametrieren

Eigenschaften

  • die Leistungsklassen der MOVI-C® CONTROLLER sind auf die Anzahl der angeschlossenen MOVI-C®-Umrichter für taktsynchrone Achsen und Hilfsachsen projektiert
  • erleichtert die Inbetriebnahme von Anlagen mit mehreren Antrieben: synchronisierte Betriebsarten, applikative Antriebsgruppen
  • Referenzierung, Endschalterverarbeitung, Fehlerverarbeitung und Fehlerreaktion
  • einfache und zentrale Datenhaltung
  • unter jedes marktüblichen Steuerungssystem anbindbar
  • leistungsfähig und bedienerfreundlich
  • Auto-Reload-Funktion für Achstausch
  • Inbetriebnahme: Softwareplattform MOVIRUN®-Module zum Parametrieren oder zum Programmieren
  • Betrieb: Softwarebaukasten MOVIKIT® mit Funktionsbausteinen zur einfachen Drehzahlregelung, Positionierung, Robotik, Kurvenscheibe, mechanisch gekoppelte Achsen u.v.m.
  • Routing von PROFIsafe zu den Achsmodulen
  • 1 x ETHERNET (10/100 BaseT) für Engineering-Zugang oder für Kommunikation via TCP/IP und UDP über IEC 61131-3
  • EtherCAT® /SBusPLUS Master
  • Fremdgeräte mit EtherCAT®-Schnittstelle sind sehr einfach an die MOVI-C® CONTROLLER anschließbar

Technische Daten

Leistungsklasse MOVI-C® CONTROLLER power

Steuerung von 32/32-Achsen

  • PROFINET-Slave, EtherNet/IPTM-Slave, Modbus-TCP/IP-Slave
  • 7x USB 2.0
  • CFast-Speicherkarte 2 GB
  • ≤ 32 interpolierende Achsen
  • ≤ 32 Hilfsachsen
  • optional durch moderne Hypervisor-Technologie angebundenes zweites Betriebssystem Windows 7 embedded für z. B. integrierte Visualisierung
  • PC-basiert


Leistungsklasse MOVI-C® CONTROLLER progressive

Steuerung von 16/16-Achsen

  • PROFINET-Slave, EtherNet/IPTM-Slave, Modbus-TCP/IP-Slave
  • CFast-Speicherkarte 2 GB
  • ≤ 16 interpolierende Achsen
  • ≤ 16 Hilfsachsen
  • PC-basiert

Leistungsklasse MOVI-C® CONTROLLER advanced

  • 2x CAN, davon 1 galvanisch getrennt
  • 1x RS485
  • PROFINET-Slave, EtherNetIPTM-Slave, Modbus-TCP/IP-Slave
  • Statusanzeige von SPS und Feldbus
  • optional: Einbau in ein Mastermodul, anreihbar an MOVIDRIVE® modular
  • SD-Speicherkarte
  • ≤ 8 interpolierte Achsen
  • ≤ 8 Hilfsachsen

Leistungsklasse MOVI-C® CONTROLLER standard

  • 1x CAN, potenzialgebunden
  • PROFINET-Slave, EtherNet/IPTM-Slave, Modbus.TCP/IP-Slave
  • Statusanzeige von SPS und Feldbus
  • SD-Speicherkarte
  • ≤ 2interpolierte Achsen
  • ≤ 6 Hilfsachsen

Zubehör und Optionen für MOVI-C® CONTROLLER

Inbetriebnahme mit Softwareplattform MOVIRUN®


MOVIRUN® flexible – die flexible und offene Plattform:

  • Automatisierung mit MOVI-C® und Fremdkomponenten
  • interpolierte Betriebsarten für anspruchsvolle Motion-Control-Anwendungen
  • modernes Programmiersystem (IEC 61131)
  • vorgefertigte Softwaremodule aus dem Softwarebaukasten MOVIKIT® können in das Anwenderprogramm integriert werden


Betrieb mit Softwaremodule MOVIKIT®


Für einfache Antriebsfunktionen bis hin zu anspruchsvollen Motion-Control-Funktionen

  • grafische Konfiguration und Diagnose
  • verfügbar für MOVIDRIVE® technology und MOVIRUN® flexible zur Einbindung ins IEC -Programm mit anwenderfreundlicher IEC-Schnittstelle verfügbar


Module:

  • MOVIKIT® Velocity, Positioning
  • MOVIKIT® MultiMotion, MultiMotion Camming
  • MOVIKIT® MultiAxisController
  • MOVIKIT® Robotics
  • und viele mehr


Software

Beide Softwareangebote, für Inbetriebnahme und laufenden Betrieb, überzeugen durch hohe Funktionalität und anwenderfreundliche Bedienoberfläche. Und lassen dem Anwender die Wahl zwischen parametrieren oder Programmierung.


Die Vorteile von parametrieren statt programmieren:

  • Verkürzung der Inbetriebnahme durch Verwendung von standardisierten Softwaremodulen
  • nur die für die Applikation erforderlichen Parameter müssen eingegeben werden
  • geführte Parametrierung an Stelle von aufwendiger Programmierung
  • keine langwierige Einarbeitung, dadurch schnelle Projektierung und Inbetriebnahme
