Kegelradgetriebe Baureihe K

Unsere Kegelradgetriebe sind dank ihrer langen wartungsfreien Standzeit und der verschleißfreien Verzahnung genau genommen wirtschaftliche Winkelgetriebe. Der hohe Wirkungsgrad macht sie aber zu echten Energiesparern.

Winkelgetriebe in Bestform: hoher Wirkungsgrad und dauerfeste Verzahnung

Kegelradgetriebe Baureihe K

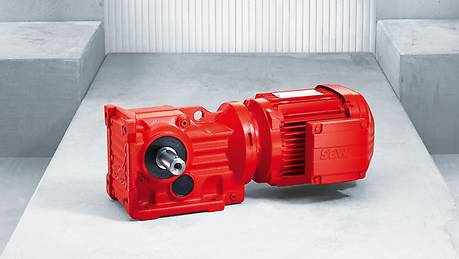

Die Abbildung zeigt einen Getriebemotor mit einem Kegelradgetriebe
Die Abbildung zeigt einen Getriebemotor mit einem Kegelradgetriebe

Der kompakte Aufbau unserer Getriebe zeigt sich beim Kegelradgetriebe am deutlichsten. In Maschinenbau-Applikationen mit eingeschränkten Platzverhältnissen wird diese Eigenschaft für Sie z. B. interessant. Dann benötigen Sie leistungsstarke Antriebstechnik in kompakter Bauweise. Genau die richtigen Einsatzbedingungen für unsere Kegelradgetriebe mit einem Drehmomentbereich von 80 Nm bis 50 000 Nm.

Mit ihrem hohen Wirkungsgrad in beide Drehmoment-richtungen und bei jeder Eintriebsdrehzahl sind diese Winkelgetriebe energieeffizient. Ihre dauerfest ausgelegte Verzahnung ist verschleißfrei und hält ein Getriebeleben lang. Und für präzise Positionieraufgaben wählen Sie die K-Getriebe in der spielreduzierten Ausführung.

Die langen wartungsfreien Standzeiten verstärken diese Wirtschaftlichkeit und Effizienz. Deshalb werden unsere Kegelradgetriebe in so vielfältigen Anwendungen eingesetzt. Weltweit!

im Angebot für Sie - die Baugrößen K..39 und K..49 ergänzen unser Angebot bei den zweistufigen Kegelradgetrieben. Gemeinsam mit den Baugrößen K..19 und K..29 setzen sie die Standards: vier Baugrößen ermöglichen Drehmomente von 80 Nm bis 500 Nm.

Ohne Motor nur die halbe Lösung? Dann nutzen Sie unser Baukastensystem und kombinieren die Getriebe der Baureihe K mit einem Drehstrommotor zu einem Kegelrad-Getriebemotor K..DR.. oder mit einem Servomotor zu einem Servo-Kegelrad-Getriebemotor K..CMP Ihrer Wahl. Oder Sie wählen einfach den für Ihre Anforderung passenden separaten Drehstrommotor oder Servomotor.

Konfigurieren Sie Ihr individuelles Produkt

  • Detailinformationen zu Ihrem individuellen Produkt
  • CAD-Daten und Dokumentationen zu Ihrer Konfiguration
  • Direkte Möglichkeit zur Angebotsanfrage oder Bestellung
Jetzt Produkt konfigurieren

Ihre Vorteile

  • Mehr Wirtschaftlichkeit

    über die gesamte Betriebsdauer dank verschleißfreier Verzahnung und den langen wartungsfreien Standzeiten.
  • Viel Leistung

    in kompakter Bauweise bieten insgesamt 16 Baugrößen mit Drehmomenten von 80 Nm bis 50 000 Nm.
  • Mehr Energieeffizienz

    durch den hohen Wirkungsgrad in beide Drehmomentrichtungen und bei jeder Eintriebsdrehzahl.
  • Echte Leichtgewichte

    sind die Baugrößen K..19 und K..29, denn ihr Gehäuse ist aus Aluminium.

Eigenschaften

Kegelradgetriebe (zwei-, dreistufig)

Kegelradgetriebeschnitt
  • hoher Wirkungsgrad
  • dauerfest ausgelegte Verzahnung
  • lange wartungsfreie Standzeit
  • kombinierbar mit unserem kompletten Motorenspektrum

Baugröße K..37 bis K..187 (dreistufig)

  • auch Doppelgetriebe für kleinste Abtriebsdrehzahlen möglich
  • spielreduzierte Ausführung
  • mögliche Ausführungen:
    • Fuß- oder Flanschausführung
    • B5- oder B14-Flanschausführung
    • Vollwelle oder Hohlwelle
    • Hohlwelle mit Passfederverbindung, Schrumpfscheibe, Vielkeilverzahnung oder TorqLOC®

Baugröße K..19, K..29 und K..39, K..49 (zweistufig)

  • verlustarme zweistufige Ausführung mit hohem Verzahnungswirkungsgrad von über 90 %
  • Baugrößen K..19 und K..29 sind besonders leicht dank Aluminium-Gehäuse
  • Baugrößen K..39 und K..49 sind besonders robust und verdrehsteif aufgrund des Grauguss-Gehäuses
  • drei Fußleisten ermöglichen optimale Anbindung an die Kundenmaschine, auch bei kritischen Einbausituationen
  • mögliche Ausführungen:
    • Fuß- oder B5-Flanschausführung
    • Vollwelle oder Hohlwelle
    • Hohlwelle mit Passfederverbindung, oder Schrumpfscheibe bzw. TorqLOC®- Klemmverbindung

Technische Daten

Baureihe K / Baugrößen 37 / 47 / 57 / 67 / 77 / 87 / 97 / 107 / 127 / 157 / 167 / 187 (dreistufig)

Tabelle schließen
Getriebeübersetzung i 3.98 – 197.37
Getriebeübersetzung Doppelgetriebe i 94 – 32 625
Max. Abtriebsdrehmoment Nm 200 – 50 000
Motorleistungsbereich (Anbau über Motoradapter AM) kW 0.12 – 90
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Baureihe K / Baugrößen 19 / 29 / 39 / 49 (zweistufig)

Tabelle schließen
  K..19 K..29 K..39 K..49
Getriebeübersetzung i 4.50 – 58.68 3.19 –71.93 2.81 – 58.24 4.0 – 75.20
Max. Abtriebsdrehmoment Nm 80 130 300 500
Motorleistungsbereich (Anbau über Motoradapter AM) kW 0.12 –1.1 0.12 – 2.2 0.12 – 4.0 0.12 – 7.5
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Einsatzgebiete

  • Palettenförderer
  • Gurtförderer
  • Kettenförderer
  • Hubwerke und Hebestationen
  • Scherenhubtische
  • Lastenaufzüge
  • Fahr- und Hubantriebe in Regalbediengeräten
