Ihre Vorteile

Geringer Platzbedarf
durch den schlanken Aufbau und die kompakte Bauform.

Breites Einsatzgebiet
dank der 11 Baugrößen 27 bis 157 und ihrer zahlreichen Ausführungen für verschiedenste Anforderungen.

Immer leistungsfähig
selbst in spielreduzierter Ausführung mit Abtriebsdrehmomenten von 130 Nm bis 20 000 Nm.

Stirnradgetriebe Baureihe R

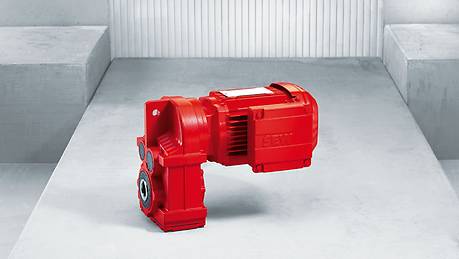

Flachgetriebe Baureihe F: perfekt abgestimmt auf beengte Platzverhältnisse

Eines unserer besten Getriebe für beengte Platzverhältnisse: das Flachgetriebe der Baureihe F. Vielfältige Bauformen und Ausführungsarten ermöglichen ein breites Einsatzgebiet auch unter schwierigen Einbaubedingungen. Und das Ganze ohne Auswirkungen auf die Leistung. Und was für viele unserer Getriebe gilt: Lange wartungsfreie Standzeiten und eine dauerfest ausgelegte Verzahnung die verschleißfrei ist.

Mit einem großen Drehmoment im Bereich von 130 Nm bis 20 000 Nm überzeugen unsere Flachgetriebe in vielen förder- und verfahrenstechnischen Applikationen.

Sie haben dabei die Wahl zwischen Fuß-, Flansch- und Aufsteckausführung. Für präzise Positionieraufgaben sind unsere Flachgetriebe in spielreduzierter Ausführung verfügbar.

NEU: Höhere Drehmomente für noch mehr Leistung

Die Flachgetriebe der Baugrößen 37, 47, 57 und 67 erreichen eine Erhöhung der Drehmomente um bis zu + 15 %.

Höhere zulässige Maximaldrehmomente werden erreicht durch eine umfangreiche Überarbeitung an der Verzahnung, Anpassungen im Lagerungskonzept sowie neue Berechnungsmethoden. Die gesteigerten Drehmomente wurden in sehr intensiven Prüfverfahren verifiziert und erreichen im Vergleich zu den bisher zulässigen Drehmomenten eine Erhöhung um bis zu + 15 %.

Dank der gesteigerten Drehmomente können Sie bei der Wahl der Getriebebaugröße in einigen Fällen sogar einen Größensprung nach unten machen.


Ohne Motor nur die halbe Lösung? Dann nutzen Sie unser Baukastensystem und kombinieren die Getriebe der Baureihe F mit einem Drehstrommotor zu einem Flach-Getriebemotor F..DR.. oder mit einem Servomotor zu einem Servo-Flach-Getriebemotor F..CMP Ihrer Wahl. Oder Sie wählen einfach den für Ihre Anforderung passenden separaten Drehstrommotor oder Servomotor.

Kontaktformular Standorte/Kontakt weltweit Standort Deutschland Antriebsauslegung TorqLOC®-Klemmverbindung Adapter Oberflächen- und Korrosionsschutz Langzeit-Gewährleistung Schmierstoffe Diagnose-Einheit DUO Mit wenigen Klicks zu einer Produktempfehlung Erfahren Sie mehr über die Vorteile der ECO2-Antriebe
  • schlanker Aufbau für beengte Platzverhältnisse
  • auch in spielreduzierter Ausführung
  • mögliche Ausführungen:
    • Fuß- oder Flanschausführung
    • B5- oder B14-Flanschausführung
    • Vollwelle oder Hohlwelle
    • Hohlwelle mit Passfederverbindung, Schrumpfscheibe, Vielkeilverzahnung oder TorqLOC®
Baureihe F / Baugrößen 27 / 37 / 47 / 57 / 67 / 77 / 87 / 97 / 107 / 127 / 157
Getriebeübersetzungi3.77 – 281.71
Getriebeübersetzung Doppelgetriebei87 – 31 434
max. AbtriebsdrehmomentNm130 – 20 000*
Motorleistungsbereich (Anbau über Motoradapter AM)kW0.12 – 90

* auch spielreduziert

  • Fördertechnische Anwendungen
  • Kettenförderer
  • Verfahrenstechnische Applikationen
  • Pressen
  • Extruder
  • Förderschnecken
  • Portalkräne
