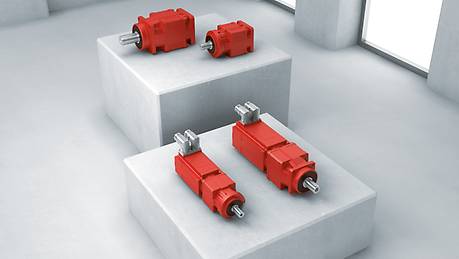

Servo-Planetengetriebe Baureihe PS.F / PS.C

Unsere Servogetriebe sind hochpräzise, leistungsstark und äußert kompakt. Sie übertragen bei hohen Drehzahlen große Drehmomente und nehmen hohe Querkräfte auf. Ihr Höchstmaß an Zuverlässigkeit macht Sie zu Ihrem idealen Partner!

Spielarme Servo-Planetengetriebe – überzeugend gut!

Hohe Drehzahlen und große Drehmomente kombiniert mit Präzision und Wirtschaftlichkeit: Unsere kompakten Servo-Planetengetriebe in zwei Baureihen bieten Ihnen unzählige Lösungsmöglichkeiten kombiniert mit einer Vielfalt an Motoranbauoptionen über die Motoradapter EPH bei PS.F und ECH bei PS.C.

Verbunden mit konstant geringen Verdrehspielen, großer Verdrehsteifigkeit und hoher Wirtschaftlichkeit, bilden diese hochpräzisen und sehr leistungsstarken Servogetriebe die optimale Basis für vielfältige Servoantriebe.

Konzipiert sind die Servo-Planetengetriebe der Baureihe PS.F für Nenndrehmomente von 25 Nm bis 3000 Nm, die Baureihe PS.C für Nenndrehmomente von 30 Nm bis 320 Nm.

Alle Übersetzungen von i = 3 bis i = 100 sind ganzzahlig und fein abgestuft. Dadurch eignen sich die Servogetriebe besonders für den Einsatz an Steuerungen, bei denen es auf ganzzahlige Auflösungsverhältnisse ankommt.

Ohne Motor nur die halbe Lösung? Dann nutzen Sie unser Baukastensystem und kombinieren Sie die Servogetriebe der Baureihen PS.F und PS.C mit einem dynamischen Servomotor Ihrer Wahl.

Konfigurieren Sie Ihr individuelles Produkt

  • Detailinformationen zu Ihrem individuellen Produkt
  • CAD-Daten und Dokumentationen zu Ihrer Konfiguration
  • Direkte Möglichkeit zur Angebotsanfrage oder Bestellung
Jetzt Produkt konfigurieren

Ihre Vorteile

  • Hohe Flexibilität

    bietet das Servogetriebe im Motordirektanbau, da der übliche Adapter mit Klemmkupplung entfällt.
  • Enorme Leistungsstärke

    dank hoher Betriebsdrehzahlen und Wirkungsgrade.
  • Große Zuverlässigkeit

    durch verschleißfreie Verzahnung und konstant geringes Verdrehspiel.

Baureihe PS.F – die Präzisen (einstufig und zweistufig)

Eigenschaften

Servo-Planetengetriebe Baureihe PS.F (einstufig und zweistufig)
  • spielarme Servo-Planetengetriebe
  • Konzipiert für Nenndrehmomente zwischen 25 Nm und 3 000 Nm
  • drei Abtriebsvarianten verfügbar:
    • PSF: Abtrieb B5, Flansch, Vollwelle glatt (ohne Passfeder)
    • PSKF: Abtrieb B5, Flansch, Vollwelle mit Passfeder
    • PSBF: Abtrieb B5, Flanschblockwelle nach EN ISO 94
  • Einfacher (Fremd-)Motoranbau über Motoradapter EPH
  • Lebensdauerschmierung
  • Oberflächenschutz OS1 bis OS4
  • Hohe zulässige Querkräfte

Technische Daten

Servo-Planetengetriebe Baureihe PS.F

Tabelle schließen
Typ Baugröße
einstufig /
zweistufig
Drehmomentklasse
Nm
Querkraftbereich
N
Übersetzungen
i
Verdrehspiel (einstufig / zweistufig)
standard optional
reduziert (../R) minimiert (../M)
PS(K)F 121 / 122 25 1 900 – 2 000 einstufig1)
32),4,5,7,10

zweistufig1)
16,20,25, 28, 35,40,49,70,100
8' / 10' 4' / 6' 2' / 3'
221 / 222 55 1 720 – 2 680 6' / 8' 3' / 4' 1' / 2'
321 / 322 110 4 380 – 5 480
521 / 522 300 6 150 – 9 610
621 / 622 600 13 400 – 14 200 4' / 6' 2' / 3' 1' / 1'
721 / 722 1000 25 700 – 35 900
821 / 822 1750 51 400 – 62 800
921 / 922 3000 55 000 – 83 300
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt
Tabelle schließen
Typ Baugröße
einstufig /
zweistufig
Drehmomentklasse
Nm
Querkraftbereich
N
Übersetzungen
i
Verdrehspiel (einstufig / zweistufig)
standard optional
reduziert (../R) minimiert (../M)
PSBF 221 / 222 55 1 530 – 5 000 einstufig
5,7,10

zweistufig
152),20, 25, 35,
49,70,100
6' / 8' 3' / 4' 1' / 2'
321 / 322 110 8 580 – 25 000
521 / 522 300 13 900 – 40 000
621 / 622 600 20 800 – 60 000 4' / 6' 2' / 3' 1' / 1'
721 / 722 1 000 37 900 – 120 000
821 / 822 1 750 66. 100 – 180 000
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Einsatzgebiete

  • Verpackungsmaschinen
  • Werkzeugmaschinen
  • Füll- und Dosiereinrichtungen
  • Etikettierer
  • Schlauchbeutelmaschinen
  • Taktvorschübe
  • Pick & Place Roboter
  • Roboterfahrachsen
  • Fliegende Säge
  • Bearbeitungsmaschinen
  • Handlingsportale
  • Transportbänder
  • Vorschub-, Schwenk- und Hilfsachsen
  • Fahrachsen, Zusatzachsen
  • Holzbearbeitungszentren

Baureihe PS.C – die Wirtschaftlichen (einstufig und zweistufig)

Eigenschaften

Servo-Planetengetriebe Baureihe PS.C (einstufig und zweistufig)
  • Servo-Planetengetriebe
  • konzipiert für Nenndrehmomente zwischen 30Nm und 320Nm
  • bilden Grundlage für vielfältige, dynamische und vor allem kostenoptimierte Antriebslösungen
  • kompakte, leichte Bauweise
  • beliebige Einbaulage
  • Lebensdauerschmierung
  • Oberflächenschutz OS1 bis OS4
  • vier Abtriebsvarianten verfügbar:
    • PSC: Abtrieb B5, Flansch, Vollwelle
    • PSKC: Abtrieb B5, Flansch, Vollwelle mit Passfeder
    • PSCZ: Abtrieb B14, Flansch, Vollwelle
    • PSKCZ: Abtrieb B14, Flansch, Vollwelle mit Passfeder
  • Einfacher (Fremd-)Motoranbau über den Motoradapter ECH oder über den Motoradapter EPH aus der Baureihe PS.F

Technische Daten

Servo-Planetengetriebe Baureihe PS.C

Tabelle schließen
Typ Baugröße
einstufig / zweistufig
Drehmomentklasse
Nm
Querkraftbereich
N
Übersetzungen
i
Verdrehspiel (einstufig / zweistufig)
standard
PS(K)C
PS(K)CZ
221 / 222 30 1 170 – 2 000 einstufig
31),5,7,10

zweistufig
151), 211), 25, 301), 35, 49, 50, 70, 100
10' / 15'
321 / 322 65 1 710 – 4 000
521 / 522 160 2 900 – 6 750
621 / 622 320 5 390 – 11 000
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Einsatzgebiete

  • Verpackungsmaschinen
  • Werkzeugmaschinen
  • Füll- und Dosiereinrichtungen
  • Etikettierer
  • Schlauchbeutelmaschinen
  • Taktvorschübe
  • Pick & Place Roboter
  • Roboterfahrachsen
  • Fliegende Säge
  • Bearbeitungsmaschinen
  • Handlingsportale
  • Transportbänder
  • Vorschub-, Schwenk- und Hilfsachsen
  • Fahrachsen, Zusatzachsen
  • Holzbearbeitungszentren
