Didaktik Getriebetechnik

Durch die steigende Anzahl eingesetzter Technologien in der Praxis müssen sich angehende Fachkräfte immer schneller tiefe und umfassende Kenntnisse in der mechanischen Antriebstechnik aneignen. Unsere didaktisch aufbereiteten Lehrmittel für die Getriebe­technik helfen, die Theorie praktisch schnell begreifbar zu machen und zu festigen.

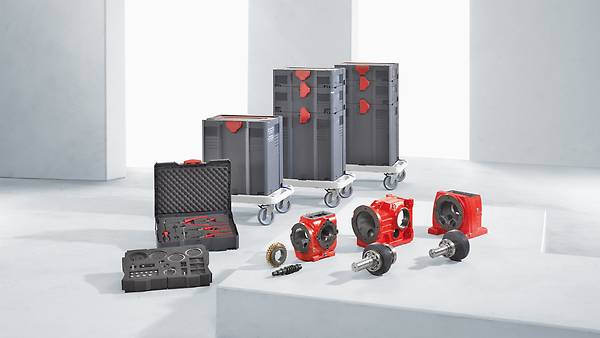

Stirnrad- und Kegelradgetriebe-Bausätze machen Antriebsmechanik begreifbar

Praxisnahe Didaktikmodule für die Getriebetechnik
Modular aufgebaute Lehrmittel für die Getriebetechnik
Modular aufgebaute Lehrmittel für die Getriebetechnik

Speziell für die berufliche Ausbildung haben wir industrie­übliche Bausätze für Stirnrad­getriebe und Kegelrad­getriebe mit entsprechenden Zubehör­komponenten und Ersatzteilen entwickelt. Diese Lehrmittel sind für den Einsatz zur Aus- und Weiterbildung z. B. an Berufsschulen, Techniker­schu­len, Fachschulen, Hochschulen, Universitäten oder betrieb­lichen Ausbildungs­stätten gedacht. Sie ermöglichen den angehenden Fachkräften im Bereich der Maschinen­ele­mente die erlernte Theorie praktisch besser zu begreifen. Auszubildende und Studierende sind damit in der Lage, die Montage oder Demontage der Getriebe wiederholt zu üben. Und das sicher in einem Theorieraum ohne kostenintensive Presswerkzeuge.

Zur Übersetzung von Drehmomenten und Drehzahlen sind Getriebe ein fester Bestandteil mechatronischer Antriebseinheiten. Unter anderem ist hier der Drehsinn-Wechsel nicht zu vernachlässigen. Aus diesem Grund müssen Fachkräfte umfassende Kenntnisse vom Aufbau und der Beschaffenheit aller Komponenten eines Getriebes besitzen – von der Projektierung über die Implementierung bis hin zur Instandhaltung.

Trends wie Energieeffizienz stellen dabei neue Herausforderungen dar, bieten aber auch Chancen für eine höhere Qualifizierung. Mit unseren Didaktik-Modulen für die Getriebetechnik und unserem langjährigen Know-how erhalten Sie als Lehrkraft das Rüstzeug, auch diese Zukunftsthemen zu vermitteln.

Wir beraten Sie bei Ihrer Aufgabenstellung

  • mit unserer umfassenden Erfahrung in Aus- und Weiterbildung
  • bei Ihnen vor Ort mit unseren Didaktik-Spezialisten
  • mit den optimal passenden Lehrmitteln und Modulen

Ihre Vorteile

  • Lange Einsatzdauer

    da alle Komponenten durch hochwertige Beschichtung vor Korrosion geschützt sind und zum Teil auch in Edelstahlausführung vorliegen.
  • Einfaches Handling

    dank dem leichtem Montieren und Demontieren der Getriebe mit Hilfe von Standardwerkzeugen.
  • Kurze Vorbereitungszeiten

    durch eine übersichtliche Präsentation aller Komponenten, Werkzeuge und Zubehör, sowie durch eine beigelegte Schnellstartanleitung
  • Einfache Erweiterung

    denn alle notwendigen Werkzeuge und ergänzendes Zubehör sind kurzfristig verfügbar.

Unsere Lehrmittel für die Getriebetechnik im Überblick:

Bausatz Stirnradgetriebe

Das praxisnahe Lehrmittel Stirnradgetriebe im Demokoffer

Das Stirnradgetriebe ist das ideale Lernmodell für die praxisorientierte Ausbildung in der Getriebetechnik. Mithilfe der Präsentation im Demokoffer lässt sich die Montage, Demontage sowie Funktionsweise eines Stirnrad­getriebes praxisnah erklären. Alle für die Arbeit notwendigen Werkzeuge und Hilfsmittel sind in diesem Lehrmittel integriert. Die detaillierte Montage­anleitung beschreibt als Schnellstart-Anleitung leicht verständlich in bebilderten Arbeitsschritten die Montage und Demontage.

Eigenschaften und technische Daten

  • Seriennahe Ausführung, Getriebebezeichnung: R57FAD2
  • Übersetzung i = 16,79 (2-stufig) und i = 26,97 (3-stufig)
  • Getriebe mit antriebsseitigem Deckel
  • Montage und Demontage nur mit Standardindustriewerkzeug möglich
  • Komponenten wie Zahnräder, Ritzelwellen und Kegelrollenlager sind korrosionsgeschützt
  • Integriert in zwei stabile Kunststoffkoffern vom Typ TANOS (T-Loq)
  • Das Grundmaß der Koffer entspricht der Norm für Europaletten und macht daher flächiges Stapeln möglich
  • Das Getriebemodul ist ausschließlich für den didaktischen Einsatz entwickelt

Bausatz Kegelradgetriebe

Der praxisnahe Demokoffer für Kegelstirnradgetriebe

Der Demokoffer ist das ideale Lernmodell für die praxis­orientierte Ausbildung in der Getriebe­technik. Mithilfe des Demokoffers kann die Montage, Demontage sowie Funktionsweise eines Kegelradgetriebes praxisnah erklärt werden. Alle für die Arbeit notwendigen Werkzeuge und Hilfsmittel sind in diesem Didaktik-Lehrmittel integriert. Die detaillierte Montageanleitung beschreibt als Schnellstart-Anleitung leicht verständlich in bebilderten Arbeitsschritten die Montage und Demontage.

Eigenschaften und technische Daten

  • Seriennahe Ausführung, Getriebebezeichnung: K47AD2
  • Übersetzung i = 35,39
  • Getriebe mit antriebsseitigem Deckel
  • Montage und Demontage mit Standardindustriewerkzeug möglich
  • Komponenten wie Zahnräder, Ritzelwellen und Kegelrollenlager sind korrosionsgeschützt
  • Integriert in zwei stabile Kunststoffkoffern vom Typ TANOS (T-Loq)
  • Das Grundmaß der Koffer entspricht der Norm für Europaletten und macht daher flächiges Stapeln möglich
  • Das Getriebemodul ist ausschließlich für den didaktischen Einsatz entwickelt

Zubehör und Ersatzteilpakete

Werkzeug-Koffer

Zubehörkoffer mit Werkzeug für die Didaktikmodule Getriebetechnik

Mit dem passenden Werkzeugmaterial sind Sie für die Montage und Demontage Ihrer Getriebebausätze auf der sicheren Seite.

Weitere Informationen auf Anfrage

Rollbrett

Rollbrett zum Bewegen der Bausatz-Koffer für Getriebetechnik

Machen Sie es sich leicht: Mit diesem Rollbrett können Sie die großen Getriebebausatz-Koffer leichter bewegen und handhaben. Bestellen Sie es daher gleich mit.

Weitere Informationen auf Anfrage

Ersatzteilpakete

Für Ihre Didaktikmodule für die Getriebetechnik stehen Ihnen umfassend ausgestattete Ersatzteilpakete zur Verfügung.

Weitere Informationen auf Anfrage.

Schnittmodell Stirnradgetriebe

Praxisnahes Schnittmodell zeigt den Aufbau von Stirnradgetrieben

Hier wird die Theorie der Getriebetechnik erlebbar. Unser Schnittmodell zeigt anschaulich, wie die Komponenten im Inneren eines Stirnradgetriebes miteinander zusammenwirken und ein Getriebe funktioniert.
