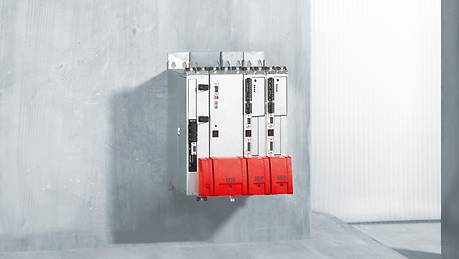

Servo-Mehrachsverstärker MOVIAXIS®

Hohe Ansprüche treffen auf hohe Leistung. Unsere Servo-Mehrachsverstärker MOVIAXIS® stehen für Motion Control auf höchstem Niveau. MOVIAXIS®: die richtige Wahl, wenn es um Regelgüte für anspruchsvolle Anwendungen mit mehreren elektrischen Achsen geht.

Leistungsstark, modular und platzsparend

Servo-Mehrachsverstärker MOVIAXIS®
Servo-Mehrachsverstärker MOVIAXIS®
Servo-Mehrachsverstärker MOVIAXIS®

Sie suchen eine hochdynamische Servo-Antriebslösung, die mit asynchronen oder synchronen Servomotoren Ihre Anforderungen erfüllt? Dann sollten Sie sich die Servo-Mehrachsverstärker MOVIAXIS® genauer ansehen.

Denn ihre Vielseitigkeit macht sie so anpassungsfähig, von abgestufter Bewegungskontrolle oder Einfachpositionierung bis hin zur Unterstützung spezifischer Kinematiken. MOVIAXIS® lässt sich flexibel und individuell für Ihre Applikation, optimal angepasst an die Maschinen- und Anlagenkonzepte, konfigurieren.

Ein Achsverbund bei MOVIAXIS® besteht immer aus einem Versorgungsmodul und einer variablen Anzahl von Achsmodulen. Darunter fallen auch optionale Module, wie z. B. Mastermodul, Motion Control oder 24-V-Schaltnetzteil, die sich mechanisch und elektrisch perfekt in die Servo-Lösung integrieren.

Auch eine große Auswahl an Kommunikations- und Automatisierungsoptionen sowie energiesparende Komponenten, wie z. B. der Energiespeicher, stehen bereit. Und selbstverständlich unterstützt MOVIAXIS® alle gängigen Gebersysteme am Motor und an der Strecke.

MOVIAXIS® Servo-Mehrachsverstärker - Lösungen für die Zukunft:
Höchste Regelgüte bei kompaktem Aufbau im Leistungsbereich von 10 kW Nennversorgung und bis zu 187 kW Spitzenleistung.

Lassen Sie sich beraten!

  • Unsere Experten kennen Ihre Branche und Anforderungen
  • Mit unserem weltweiten Netzwerk sind wir jederzeit vor Ort für Sie da
  • Wir haben das Wissen und die Werkzeuge, um Sie optimal zu beraten.

Ihre Vorteile

  • Hohe Modularität

    des Achsverbunds und wenig Verdrahtungsaufwand sparen Zeit beim Einbau und Platz im Schaltschrank.
  • Individuelle Ausbaufähigkeit

    und geringe Einbautiefe: denn Steuerungs-, Sicherheitstechnik und Energieeffizienz wird in den kompakten Achsverband integriert.
  • Einfache Inbetriebnahme

    ganz ohne Expertenwissen: geführte Motorinbetriebnahme, integrierte Technologiefunktionen und einfache Anbindung an Steuerungen.

Eigenschaften

  • Servo-Mehrachsverstärker für synchrone und asynchrone Servomotoren
  • Bis zu 8 Achsmodule im Achssystem
  • Geringe Einbautiefe von 254 mm
  • Skalierte Funktionalität
    • Basisfunktionen im Achsmodul
    • Applikationsmodule
    • Motion Control
    • Automatisierungssteuerung
  • Netzwerkanbindung an Industriefeldbusse
  • Echtzeitanbindung an Motion Controller
  • Funktions- und kostenoptimale Energiemodule
    • Netzrückspeisungen
    • Speichermodule
    • Entlademodul
    • Bremswiderstände
  • Umfangreiches Zubehör
    • EMV-Module
    • Bremsenansteuerungen
    • Bedienschnittstellen

Technische Daten

MOVIAXIS® Einspeisemodule Typ Versorgungsmodul

Tabelle schließen
MOVIAXIS® Versorgungsmodul
  • Versorgungsmodul für bis zu 8 Achsmodule
    • MXP80A: Einspeiseeinheit
    • MXR80: sinusförmige Ein- und Rückspeisung
    • MXR81: blockförmige Ein- und Rückspeisung
  • Anschluss-Spannung: 3 x 380 – 500 V
  • Frequenz: 50/60 Hz ± 5 %
  • Leistung von 10 kW bis 75 kW, 250 % Spitzenleistung
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

MOVIAXIS® Achsmodule

Tabelle schließen
MOVIAXIS® Achsmodul
  • Achsgrößen
    • Nenn-Ausgangsstrom: 2 / 4 / 8 / 12 / 16 / 24 / 32 / 48 / 64 / 100 A
    • Überlast: 250 % für maximal 1 s
  • schnelle Touch-Probe-Eingänge
  • integrierte DC-24-V-Bremsenansteuerung
  • umfassende Motion-Control- und Technologiefunktionen
  • Multigeberschnittstelle im Grundgerät für HTL, TTL, Resolver, Hiperface®, EnDat und SSI
  • Kommunikationsschnittstellen für PROFIBUS, EtherCAT®, K-Net und SBUSPLUS
  • Erweiterungsoption für E/A
  • Doppel-7-Segment-Statusanzeige
  • Auto-Reload aller Achsparameter bei Gerätetausch (in Verbindung mit Mastermodul)
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Zusatzbaugruppe MOVIAXIS® Mastermodul

Tabelle schließen

Zusatzbaugruppe MOVIAXIS® Mastermodul

  • mit Steuerungs-, Kommunikations- und Datenhaltungsfunktionen
    • Typ MXM80A...: Motion-Control-Ausprägung
      MOVI-PLC® advanced und CCU (Configurable Control Unit)
    • Typ MXM80A...: als Feldbus-Gateway über Systembus
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Zusatzeinheiten

  • Kondensatormodul MXC
  • 24-V-Schaltnetzmodul MXS
  • Puffermodul MXB
  • Zwischenkreis-Entlademodul MXZ

Zubehör

  • Konfektionierte Motor- und Geberkabel
  • EMV-Komponenten für Versorgungsmodule mit Ein- und Rückspeisung
  • Bremswiderstände

Energieeffizienz

Energiesparmodule

Tabelle schließen
Kondensatormodul MXC
  • Energie speichern
    • Bremsenergie wird temporär ausgelagert und beim nächsten Beschleunigungsprozess genutzt
    • Minimierung des Energieverbrauchs, der Schaltschrankerwärmung und Folgekosten wie z. B. Kühl- und Klimatisierungsmaßnahmen
    • Einsatz z. B. bei schnell taktenden Verpackungsmaschinen
Netzrückspeisemodul MXR80/MXR81
  • Bremsenergie wiederverwerten
  • Ein- und Rückspeisung
    • mit MXR80 - sinusförmig
    • mit MXR81 - blockförmig
Kompakt-Einspeisemodul MXP81
  • Energieverluste und Abwärme vermeiden/reduzieren
    • Einspeisemodul mit integriertem Speichermodul und Bremswiderstand
    • automatischer Energieabbau, wenn Speicherkapazität erreicht ist
    • minimaler Installationsaufwand, kleine Gehäuseabmessungen
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt
effiDRIVE® Energiesparlösungen

Steigern Sie mit unseren effiDRIVE®-Energiesparlösungen Ihre Energieeffizienz: einfach, schnell und nachhaltig. Wir bieten neben den Produkten aus dem Energiesparbaukasten, kompetente Energieberatung und einen modular aufgebauten, individualisierbaren Service. Informieren Sie sich!

Funktionale Sicherheit

safetyDRIVE Funktionale Sicherheit

Folgende Funktionale Sicherheit bieten die Achsmodule der Servo-Mehrachsverstärker MOVIAXIS®:

  • MXA80: ––
  • MXA81: STO PL "d" gemäß EN ISO 13849-1, Kategorie 3 gemäß EN954-1
  • MXA82: STO PL "e" gemäß EN ISO 13849-1, Kategorie 4 gemäß EN954-1

Sicherheitsfunktionen, wie z. B.

  • sichere Drehzahl
  • sichere Position oder
  • sichere Bremsensteuerung

können mit den externen, nachrüstbaren Sicherheitsmodule UCS.. mit speziell auf MOVIAXIS® abgestimmte Geberschnittstellen realisiert werden.

safetyDRIVE ist unser Beitrag zu Ihrer Anlagen- und Maschinensicherheit. Denn neben der funktional sicheren Antriebstechnik bieten wir Ihnen auch verschiedene Safety-Dienstleistungen. Mit safetyDRIVE vermeiden Sie Arbeitsunfälle und können gleichzeitig Ihre Kosten in Sicherheitszonen senken und die Produktivität erhöhen.

Hier finden Sie mehr Informationen zu safetyDRIVE und der EG-Maschinenrichtlinie 2006/42/EG.

Einsatzgebiete

Tabelle schließen
Branchen Applikationen
Konsumgüter-, Nahrungs- und Genussmittelindustrie z. B. in Schlauchbeutelmaschinen, Kartonierer, Kartonaufrichter, Palettierer, Dosierer, Kommissionierer, Etikettierer
Plastik- und Thermoformindustrie z. B. in Thermoform- oder Plastikspritzguss-Maschinen
Baustoff- und Holzmaschinen
z. B. bei Fliegende Sägen, Fliegende Mess- und Korrekturmaschinen, Rohrbiegemaschinen, Schweißmaschinen und Drahtbiegemaschinen, Holzbearbeitungsmaschinen
branchenübergreifend in Applikationen im Handhabungs- und Robotikbereich, z. B. Verpackungs-, Portal-, Handling- und Komissionierroboter
in Applikationen mit Senk- und Bremsbewegungen der Lastzyklen steckt ein hohes Energiepotential.

Hier empfehlen wir das optionale Netzrückspeise-Versorgemodul MXR80 bzw. MXR81 - damit reduzieren Sie den Energieverbrauch schnell und unkompliziert, z. B. in
  • Portalkränen
  • Regalbediengeräten, Lastaufnahmemittel
  • Hub- und Senkanwendungen
uvm.
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt
