Ort: Kleinsteinbach / Deutschland
Branche: Klärwerkstechnik
Applikation: Schneckenpumpenantrieb
Bei der Befundung wurde die Beschaffenheit von Verzahnteilen und Lagern im verbauten Getriebe mittels eines flexiblen Videoendoskops beurteilt und das komplett ohne Demontage der Antriebstechnik.
Der Befundbericht veranlasste den Betreiber zum Austausch des Bestandsgetriebes (Fremdfabrikat) durch ein dreistufiges Stirnradgetriebe der Baureihe X.e. Das Industriegetriebe von SEW-EURODRIVE wurde im Rahmen eines Komplettpakets inkl. Energiesparmotor, Motoradapter mit drehelastischer Klauenkupplung sowie einer Bolzenkupplung für die Anbindung an die Schneckenwelle geliefert.
Retrofit – Service an einem Schneckenpumpenantrieb
Retrofit ist ein Angebot innerhalb unserer Life Cycle Services.

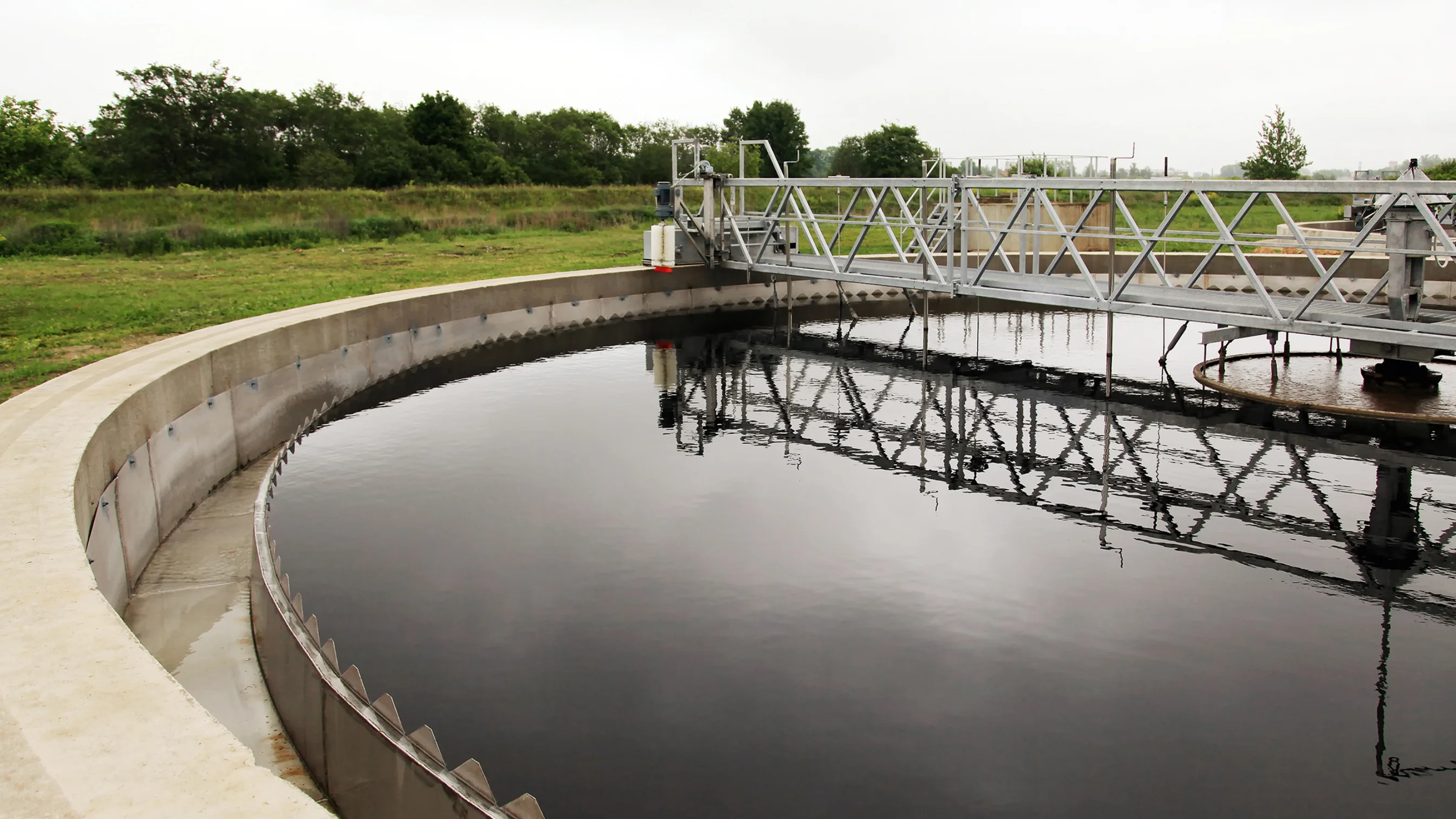

Unter dem Dach des Abwasserverbands Mittleres Pfinztal und Bocksbachtal sorgt das Klärwerk Kleinsteinbach täglich dafür, dass die Abwässer der Gemeinde zuverlässig von Feststoffen, Fäkalien und unterschiedlichsten organischen Verbindungen befreit werden. Mit einer Kapazität von 32.000 Einwohnerwerten gehört sie dabei zu den mittelgroßen Kläranlagen in Deutschland.
Zur Sicherstellung der weiteren Anlagenverfügbarkeit entschied sich der Klärwerksbetreiber im November 2014 zu einer präventiven Befundung seiner Antriebstechnik. Wir beurteilten die Beschaffenheit von Verzahnteilen und Lagern mittels eines flexiblen Videoendoskops. Eine Demontage der Getriebe ist hierbei nicht erforderlich. Die Sonde des Endoskops wird dabei durch kleine Öffnungen im Getriebe eingeführt. Die hochauflösende Kamera erlaubt so einen gestochen scharfen Einblick in das Getriebeinnenleben. Auf Grundlage einer Sichtprüfung an Lagern und Zähnen sowie der Laufbilder an den Zahnflanken wird schließlich auf den Zustand der Antriebe geschlossen. Schadensbilder wie Graufleckigkeit, Pittings oder Fressen können so frühzeitig erkannt und entsprechende Maßnahmen abgeleitet werden.
Weitere Analysemöglichkeiten bieten wir im Rahmen eines "Kurzchecks". Zustandsgrößen wie der äußere Gesamtzustand, Laufgeräusche, Ölstand und -qualität usw. werden hierbei durch einen unserer Spezialisten erfasst und bewertet. Wichtige Informationen über die Beschaffenheit der Antriebstechnik können so zuverlässig und schnell gewonnen werden - die Grundlage zur Optimierung der eigenen Instandhaltung.
Ausgehend vom Gesamtzustand der Verzahnteile sowie der Beschaffenheit des Getriebeschmierstoffs konnten Empfehlungen für die untersuchten Antriebe ausgesprochen werden. Das Getriebe der Schneckenpumpe am Zwischenhebewerk zeigte bereits erhebliche Verschleißerscheinungen. Insbesondere Rad und Ritzel der abtreibenden Stufe wiesen großflächige Pittings (Grübchen) auf, die im Fortgang zu größeren Flankenausbrüchen und letztendlich zu einem Totalausfall der Antriebseinheit führen können. Weitere Antriebe wie die des Zulaufpumpwerks oder des Räumers konnten, ausgehend von dem noch sehr geringen Schadensbild, als unkritisch eingestuft werden.
Neben dem Retrofit bestehender Antriebstechnik unterstützen wir durch weitere Leistungen Klärwerksbetreiber bei der Vermeidung ungeplanter Anlagenstillstände. Von der Inspektion und Wartung bis hin zur Reparatur wird alles aus einer Hand bereitgestellt - sowohl an Eigenfabrikaten als auch an Produkten anderer Hersteller. Die Fertigung von Ersatzteilen (Verzahnungskomponenten, Wellen usw.) nach Muster und die Aufarbeitung vorhandener Getriebegehäuse runden das Serviceportfolio im Industriegetriebebereich ab. Auf Instandsetzungen erhalten unsere Kunden 24 Monate Gewährleistung – auch bei Fremdfabrikaten. Darüber hinaus stellen wir mit seinem engmaschigen Netz von Service Centern und Technischen Büros die Unterstützung der Kunden auch während der gesamten Betriebsphase sicher.
Der Befund veranlasste schließlich den Betreiber zum Ersatz des Bestandsgetriebes (Fremdfabrikat) durch ein Industriegetriebe von uns. Das ursprüngliche Kegelstirnradgetriebe mit Riementrieb wurde hierbei durch ein dreistufiges Stirnradgetriebe ersetzt. Die Anbindung an unseren Energiesparmotor vom Typ DRN erfolgte durch einen Motoradapter mit integrierter, drehelastischer Klauenkupplung. Die Verbindung zur Schneckenwelle wurde mittels einer Bolzenkupplung realisiert, die durch ihre Elastomerelemente Schwingungen und Antriebsstöße kompensiert. Die beim Abschalten des Motors durch das zurückdrängende Wasser auftretenden Rückwärtsbeschleunigungen werden zusätzlich von einer Rücklaufsperre am Getriebe abgefangen. Mit einer Übersetzung von 36 beträgt das Nennabtriebsdrehmoment des Getriebes der X-Baureihe 8.500 Nm. Die eigenständige Industriegetriebeplattform wird als Stirn- und Kegelstirnradgetriebe angeboten. Mit der hohen Varianz an Zusatzausstattungen und Optionen sowie der Möglichkeit kundenspezifische Anpassungen vorzunehmen, können die Anforderungen der Wasser- und Abwasserwirtschaft optimal erfüllt werden.
