Gloning Krantechnik: Kompakte Planetengetriebe für Hubwerke

  • Gelber Kran von Gloning in Werkshalle

Leichte Kran-Laufkatze, intelligente Steuerung

Spezialkrane von Gloning Krantechnik sind europaweit im Einsatz. Immer mit dabei: Antriebstechnik von SEW-EURODRIVE. Vom Planetengetriebe im Hubwerk der Kran-Laufkatze bis zur Software setzt der Kranbauer auf Lösungen aus Bruchsal.

Das Projekt in Kürze

Logo Gloning Krantechnik
  • Kunde:Gloning Krantechnik GmbH
  • Ort: Stödtlen, Deutschland
  • Branche: Kran- und Stahlbau
  • Applikation: Hubwerksantrieb

Weitere Infos Gloning Krantechnik GmbH:

  • 1983: Gründung als Anbieter von Service- und Wartungsdienstleistungen für Krananlagen
  • 2000: Beginn der Produktion eigener Standard-Krananlagen
  • 2008: Verstärkter Fokus auf das Segment Spezialkrane
  • Mitarbeiter: 70 Kranbau-Fachleute
Zeichnung: Brückenkran-Laufkatze mit zwei Hubwerksantrieben
Brückenkran-Laufkatze mit zwei Hubwerksantrieben
  • Zuverlässige Antriebslösungen für Kran-Hubwerk
  • Hohe Leistungsdichte der verbauten Antriebe
  • Individuelle Steuerung nach Kundenvorgabe
  • Umfassende internationale Betreuung
Hubwerk mit grauem Planeten-Getriebemotor
Hubwerk mit Planeten-Getriebemotor
  • Kompakte und leichte Planetengetriebe der Baureihen P.002 bis P.032 mit definierter Lebensdauer und Nenndrehmomenten von 25 bis 87 kNm
  • Jeweils mit vorgeschaltetem Kegelrad-Getriebemotor
  • Steuerung aller Kranfunktionen mit Motion Controller MOVI-PLC® advanced DHE41B
  • Individuelle Programmierunterstützung durch Elektronikservice
  • Reaktionsschneller und umfassender Service
Zeichnung: Katzlaufwerk mit zwei Hubwerken, angetrieben von Planeten-Getrieben
Katzlaufwerk mit zwei Hubwerken
  • Gesamte Antriebstechnik schnittstellenreduziert aus einer Hand
  • Zugriff auf ein breites Lösungsportfolio für jeden Anwendungsfall, bestehend aus Motoren, Getrieben, Umrichter- und Steuerungstechnik.
  • Verringerte Gesamtmasse der Krananlage durch Verwendung kompakter Planetengetriebe sowie durch deren Auslegung mit definierter Lebensdauer
  • Effizienzsteigerung durch speziell angepasste Steuerungssoftware

Zitat: Josef Gloning jr., Geschäftsführer der Gloning Krantechnik GmbH

SEW-EURODRIVE ist ein echter Glücksfall

SEW bietet uns nicht nur ein breites Produktprogramm, das vom Getriebe über den Motor und die Umrichtertechnik bis zur Steuerung reicht, sondern auch...

Öffnen

Zitat Stephan Schmitt, SEW-EURODRIVE, Leiter des Drive Center Ulm

Unser breites Portfolio deckt in Kranen von Gloning sämtliche Antriebsaufgaben ab

Ein Kran ist immer Summe seiner Teile – deshalb verlässt man sich bei Gloning seit Jahren durchgängig auf die robuste Antriebstechnik und den Komplett-Service von SEW-EURODRIVE...

Öffnen

Das Projekt im Detail

Produktqualität plus Servicestärke: Lösungsbundle für Krantechnik

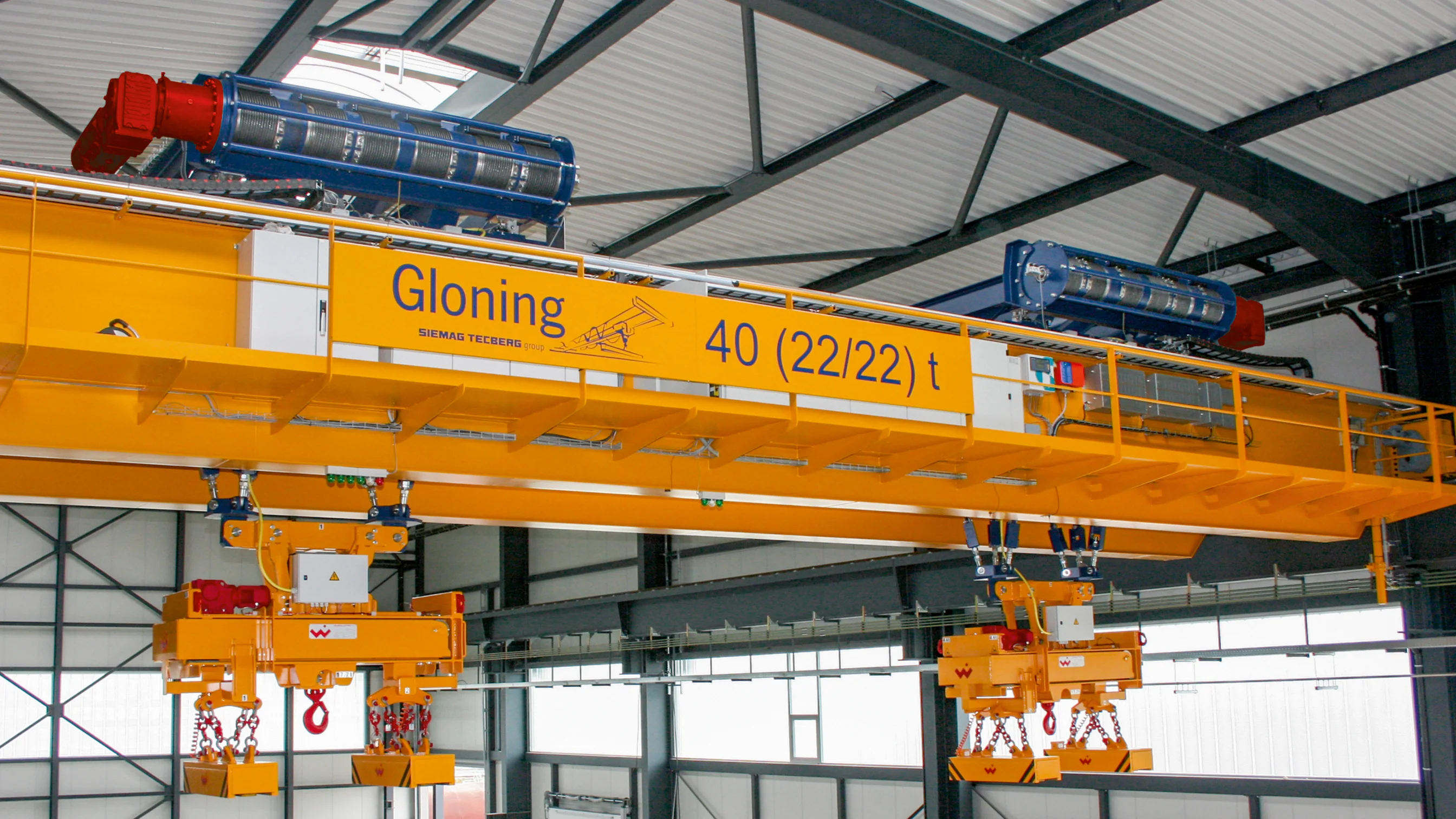

Gelber Gloning-Brückenkran mit zwei Hubwerken
Gloning-Brückenkran mit zwei Hubwerken
Gloning-Brückenkran mit zwei Hubwerken

Stödtlen ist ein eher unscheinbarer 1.800 Seelen-Ort im Ostalbkreis. Doch der erste Eindruck trügt. Die Gemeinde ist Standort von einem der europaweit führenden Anbieter für Spezialkrane: der Gloning Krantechnik GmbH. Die ausgefeilten Krananlagen von Gloning kommen in den Produktionshallen vieler Branchen zum Einsatz. Beispielsweise in der Luft- und Raumfahrttechnik, dem Maschinen- und Anlagenbau, der Logistik oder im Bereich erneuerbare Energien.

Im Produktionsprozess der Kunden kommt der Krantechnik eine zentrale Rolle zu. Am Kranhaken hängen nicht nur schwere Lasten, sondern auch ein guter Teil des Produktionserfolgs. Aus dieser Tatsache resultieren auch die Kundenanforderungen in puncto Qualität und Performance. Ausschlaggebend für die Gesamtqualität ist nicht zuletzt die Güte der einzelnen Komponenten. Einer der Gründe, warum Gloning bei der gesamten Antriebstechnik auf Systemkomponenten und Service aus dem Hause SEW–EURODRIVE setzt.

Mit unserem breiten Portfolio deckt der Kranbauer sämtliche Antriebsaufgaben seiner Anlagen ab – von den Hubwerken bis zu den Fahranwendungen. Einschließlich Frequenzumrichter und Steuerungen. Der exportstarke, europaweit aktive Mittelständler schätzt außerdem unser international aufgestelltes Dienstleistungsangebot. Ein besonderes Ass im Gloning-Ärmel: Die Programmierdienstleistungen unseres Elektronikservice.

Planetengetriebe der Baureihe P sparen Platz und Gewicht

Rote Planetengetriebe auf grauer Betonkulisse
Planeten-Industriegetriebe der Baureihe P für große Lasten
Planeten-Industriegetriebe der Baureihe P für große Lasten

Eine Produktkategorie verwendet Gloning besonders häufig: Kompakte Planetengetriebe der Baureihe P. Die Lastverteilung auf mehrere Planetenräder ermöglicht die Übertragung hoher Drehmomente auf vergleichsweise kleinem Bauraum. Im Vergleich zu Stirn- oder Kegelradgetrieben kommen Planetengetriebe so lediglich auf ein etwa halb so großes Volumen und Gewicht. Bei einem Kran mit 22 Tonnen Tragkraft beträgt die Eigenmasse eines Stirn- oder Kegelradgetriebes beispielsweise rund 2,5 Tonnen. Ein vergleichbares Planetengetriebe bringt dagegen gerade einmal 1,5 Tonnen auf die Waage.

Ein Unterschied mit großer Wirkung, besonders im Hubwerk von Kranen, die direkt mit der Werkhalle verbunden sind. Zu dieser Kategorie zählen beispielsweise Lauf-, Decken- oder Konsolenkrane. Hier befindet sich das Hubwerk in der Laufkatze, die für die horizontale Bewegung der Lasten zuständig ist. Je leichter also das Getriebe, desto leichter die Laufkatze. Das hat wiederum Auswirkungen auf den Kastenträger. Dieser muss nun weniger massiv sein, um die Katze auf ihrer Fahrt durch die Halle zu halten. Die Gesamtmasse der Krananlage sinkt und stellt damit geringere Anforderungen an die Trag- und Hallenkonstruktion.

Nicht minder wichtig ist das geringere Volumen. Denn dank der kompakten Planetengetriebe sind Gloning-Krane in der Lage, das gesamte Platzangebot der Halle zu nutzen. Das ist besonders wichtig für Branchen und Anwendungen, in denen buchstäblich jeder Zentimeter Hallenboden und Hallendecke zählt – zum Beispiel im Stahlhandel.

Eine weitere Besonderheit: Bei der Berechnung des Drehmoments können wir neben der Dauerfestigkeit auch mit definierter Lebensdauer arbeiten.. Das bedeutet, die Getriebe sind von vornherein für eine bestimmte Gesamt-Betriebsstundenzahl ausgelegt. Ein übliches Vorgehen im Kranbau. Dadurch lassen sich die Getriebe mit bis zu 25 Prozent höherem Drehmoment belasten. Gloning nutzt diesen Vorteil und setzt die Planetengetriebe in kleineren Baugrößen ein. Das sorgt für eine zusätzliche Verringerung des Anlagengewichts und ebenso der Anschaffungskosten.

Individuelle Software aus Bruchsal optimiert Anwendungen

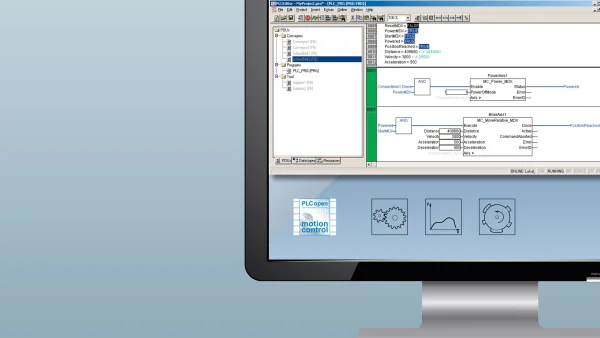

Bildschirm mit MOVI-PLC®-Software-Oberfläche
MOVI-PLC® advanced DHE41 steuert die Kranfunktionen
MOVI-PLC® advanced DHE41 steuert die Kranfunktionen

Im Zuge der Digitalisierung werden Krananlagen immer intelligenter. Damit steigt die Bedeutung von Software und Steuerungsprogrammen. Standardanwendungen, beispielsweise Heben und Fahren, sind bereits im Lieferumfang unserer Umrichter enthalten.

Anspruchsvollere Anwendungen erfordern hingegen eine individuelle Programmierung. Dafür greift Gloning gerne auf die Fachleute unseres Elektronikservice zurück. Bei Bedarf übernehmen unsere Techniker die Feinabstimmungen vor Ort und führen die Inbetriebnahme durch.

Oft optimieren unsere Servicetechniker die Software unter Realbedingungen. Ein typisches Beispiel sind Aufholfunktionen. Mit ihrer Hilfe bewegen Krananlagen schrägliegende Lasten mit minimalem Zeitaufwand. Hängt eine solche Last am Kran, so liegen einer oder mehrere Haken tiefer als andere. Die automatisierte Synchronisation der Aufholfunktion steuert die einzelnen Hubwerke nun individuell an und gleicht die Unterschiede aus. Normalerweise müsste der Bediener warten, bis die Last in die Horizontale kommt. Dank der Synchronisation kann er aber schon weiterfahren noch während die Haken automatisch auf Endhöhe fahren.

Übrigens: die speziell geschriebenen Programme sind im Eigentum unserer Kunden. Ein besonderer Mehrwert für die Gloning GmbH, die sich jederzeit auf Technik, Service und Software von SEW-EURODRIVE verlassen kann.
